5. 物理学习小组在探究电流与电压的关系时,记录了如下实验过程。
【问题】
电压是产生电流的原因,电流与电压有怎样的定量关系呢？
(1)除电压外,影响电流大小的因素还可能有电阻。

【证据】

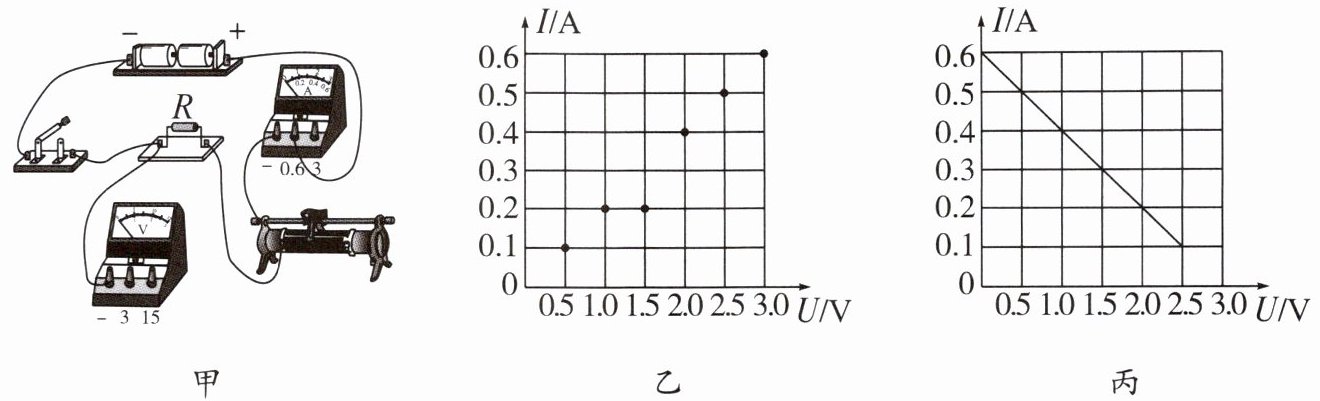

(2)为完成探究,请你用笔画线表示导线,帮助该小组把图甲所示的实物图连接完整。
如图甲所示
(3)实验中,滑动变阻器的主要作用是保护电路，改变定值电阻两端的电压。
(4)按照连接好的电路进行实验,定值电阻的阻值R = 5Ω,移动滑片,测得数据如下表所示。学习小组选择用图像法处理数据,在方格纸上描出数据点如图乙所示,请你连线确定电流I与电压U的关系图像。

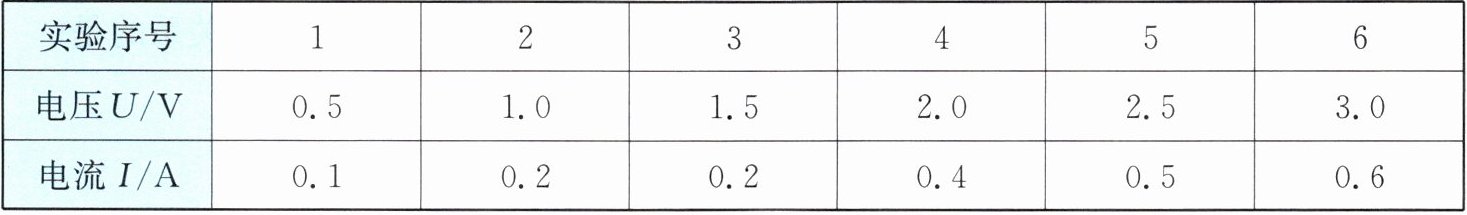

|实验序号|1|2|3|4|5|6|
|电压U/V|0.5|1.0|1.5|2.0|2.5|3.0|
|电流I/A|0.1|0.2|0.2|0.4|0.5|0.6|

如图乙所示
【解释】
(5)根据数据及图像,得出结论：电阻一定时,通过导体的电流与导体两端的电压成正比。
【交流】
(6)隔壁小组同学在做同样的探究实验时,记录电流I与电压U的关系图像如图丙所示,请帮助该小组分析原因：电压表并联在了滑动变阻器的两端。

答案：
(1)电阻
(2)如图甲所示
(3)保护电路，改变定值电阻两端的电压
(4)如图乙所示
(5)通过导体的电流与导体两端的电压成正比
(6)电压表并联在了滑动变阻器的两端
