《2025年同步解析与测评学考练九年级物理全一册人教版》

【典型例题1】
如图所示的四个实物图中,若将开关 $ S $ 闭合,则灯 $ L_1 $ 与 $ L_2 $ 并联的电路是( )

答案：
思路导引

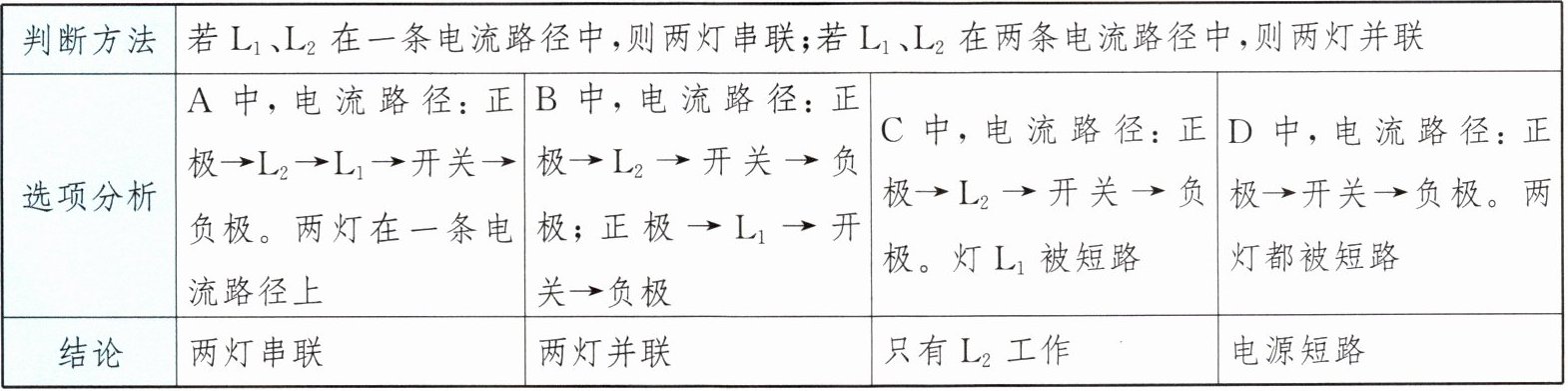

|判断方法|若 $ L_1 $、$ L_2 $ 在一条电流路径中,则两灯串联；若 $ L_1 $、$ L_2 $ 在两条电流路径中,则两灯并联|
|选项分析|A中,电流路径：正极→$ L_2 $→$ L_1 $→开关→负极。两灯在一条电流路径上B中,电流路径：正极→$ L_2 $→开关→负极；正极→$ L_1 $→开关→负极C中,电流路径：正极→$ L_2 $→开关→负极。灯 $ L_1 $ 被短路D中,电流路径：正极→开关→负极。两灯都被短路|
|结论|两灯串联两灯并联只有 $ L_2 $ 工作电源短路|

答案
B
