《2025年同步解析与测评学考练九年级物理全一册人教版》

【跟踪练习】
7. (2024·黑龙江牡丹江中考)小江发现家里不同房间的灯的亮度不同,猜想可能与灯泡的电功率有关。他找来若干节新干电池、开关、滑动变阻器、电流表、电压表、同一规格的导线若干,测量额定电压为2.5 V的小灯泡的电功率。

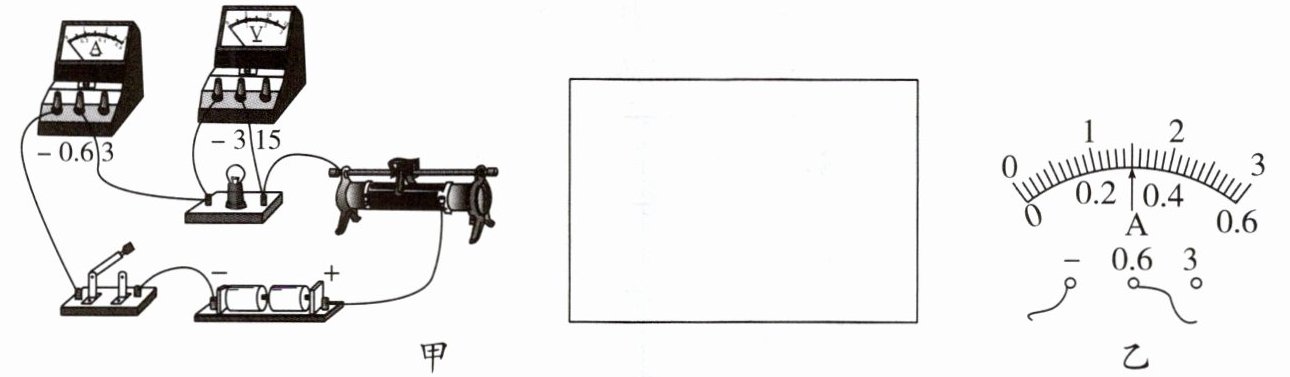

(1)小江选择两节新干电池进行实验,连接的实物电路如图甲所示,请在方框内画出对应的电路图。
如图所示
(2)闭合开关后,移动滑动变阻器的滑片,使电压表的示数为2 V,读出电流表的示数,将数据记入表格。继续移动滑片,即使将滑片移动到阻值最小的位置,小灯泡两端的电压也无法达到2.5 V,解决的办法是加一节新的干电池。
(3)问题解决后,移动滑动变阻器的滑片,使小灯泡两端的电压达到2.5 V,如图乙所示,此时电流表的示数为0.3A,小灯泡的额定功率为0.75W。

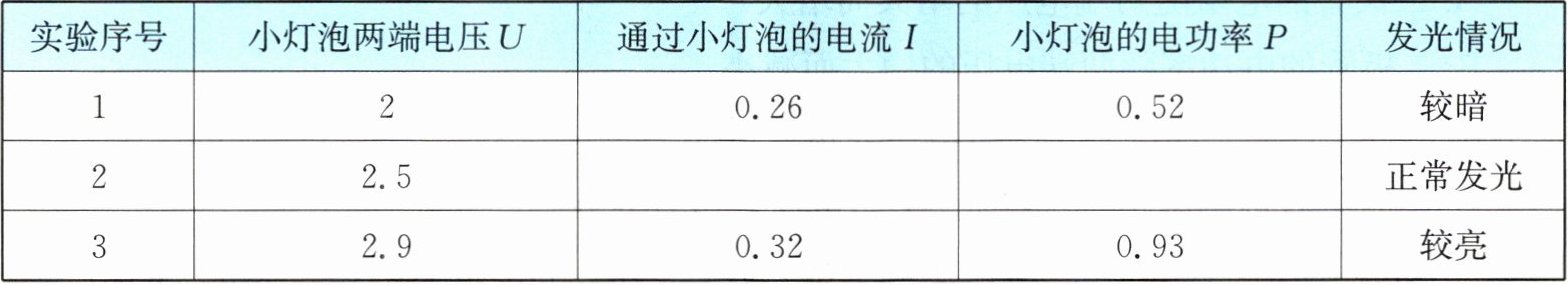

(4)继续移动滑动变阻器的滑片,使小灯泡两端的电压为2.9 V,读出电流表的示数,将数据记入表格。如表所示,小江设计的表格的不足之处是记录的物理量没有单位。
| 实验序号 | 小灯泡两端电压U | 通过小灯泡的电流I | 小灯泡的电功率P | 发光情况 |
| 1 | 2 | 0.26 | 0.52 | 较暗 |
| 2 | 2.5 | | | 正常发光 |
| 3 | 2.9 | 0.32 | 0.93 | 较亮 |

(5)实验表明小灯泡的亮度由实际功率决定。

答案：
(1)如图所示
(2)加一节新的干电池
(3)0.3 0.75
(4)记录的物理量没有单位
(5)实际功率
