5. 两个灯泡连接在同一电路中,用电压表测得它们两端的电压相等,则下列说法正确的是(A)
A.两个灯泡可能是串联的
B.两个灯泡一定是并联的
C.两个灯泡规格一定相同
D.通过两个灯泡的电流一定相等

答案： A

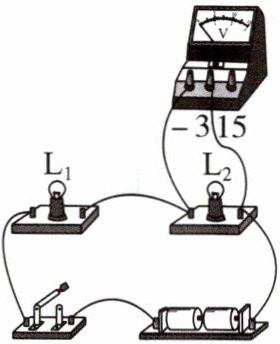

6. (2024·江苏盐城中考)在探究串联电路的电压规律时,闭合开关,两灯都不发光,电压表无示数,则可能的原因是(B)

A.$L_1$ 短路
B.$L_1$ 断路
C.$L_2$ 短路
D.$L_2$ 断路

答案： B

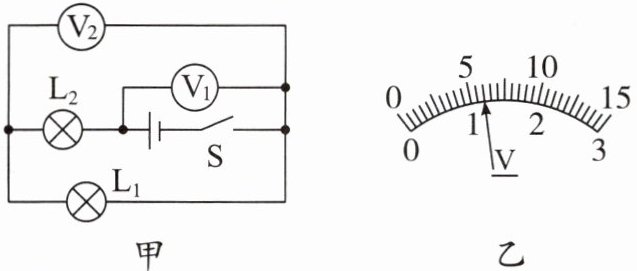

7. 如图甲所示的电路,闭合开关 $S$ 后,灯 $L_1$ 和 $L_2$ 都发光,这时两只电压表的指针偏转角度相同,指针位置均为图乙所示。

(1)灯 $L_1$ 和 $L_2$ 是______(选填“串”或“并”)联的。
(2)电源电压 $U$ 为______ $V$；灯 $L_1$ 两端的电压 $U_1$ 为______ $V$。
(3)求灯 $L_2$ 两端的电压 $U_2$。
(1)串
(2)61.2
(3)4.8 V

答案： 1. （1）
答案：串
2. （2）
由图甲可知，$V_2$测$L_1$两端电压，$V_1$测电源电压，因为串联电路中电源电压等于各用电器两端电压之和，所以$V_1$量程是$0 - 15V$，$V_2$量程是$0 - 3V$。
$V_1$：分度值是$0.5V$，读数$U = 6V$；$V_2$：分度值是$0.1V$，读数$U_1=1.2V$。
答案：$6$；$1.2$
3. （3）
解：根据串联电路电压特点$U = U_1+U_2$，则$U_2=U - U_1$。
已知$U = 6V$，$U_1 = 1.2V$，所以$U_2=6V - 1.2V=4.8V$。
综上，（1）串；（2）$6$，$1.2$；（3）$4.8V$。

拓展创新

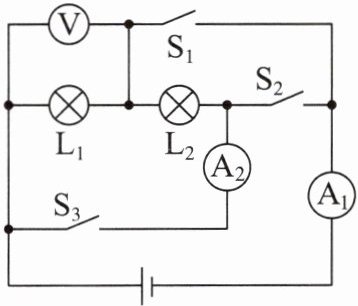

8. 在如图所示的电路中,电源电压保持不变。灯 $L_1$、$L_2$ 是两个不同规格的小灯泡。只闭合开关 $S_1$ 时,电压表的示数为 $3\ V$；只闭合开关 $S_2$ 时,电压表的示数为 $1.2\ V$；只闭合开关 $S_1$、$S_3$ 时,两电流表的示数分别为 $0.46\ A$、$0.18\ A$。电源电压为3 $V$；只闭合开关 $S_2$ 时,灯 $L_2$ 两端的电压为1.8 $V$；只闭合开关 $S_1$、$S_3$ 时,通过灯 $L_1$ 的电流为0.28 $A$；为了保证电路元件安全,此电路不允许同时闭合开关$S_{2}$、$S_{3}$。

答案： 3 1.8 0.28 $S_{2}$、$S_{3}$
