《2025年同步解析与测评学考练九年级物理全一册人教版》

【典型例题 2】下列实例中,会导致漏电保护器切断电路的是(B)
A. 家庭电路中同时工作的用电器过多
B. 人体触电
C. 家庭电路中发生短路
D. 控制台灯的开关短路

答案： 思路导引 家庭电路中同时工作的用电器过多、家庭电路短路,都会导致电路总电流过大,使空气开关切断电路,而漏电保护器不会切断电路,A、C 不符合题意。人体触电,可能会导致经过相线的电流大于经过中性线的电流,漏电保护器切断电路,B 符合题意。控制台灯的开关短路,台灯会一直亮着,不会造成空气开关或漏电保护器切断电路,D 不符合题意。
答案 B
关键点拨 漏电保护器和空气开关作用的辨别
(1)漏电保护器切断电路的原因：通过相线和中性线的电流大小不同。
(2)空气开关切断电路的原因：电路中总电流过大。

【跟踪练习】

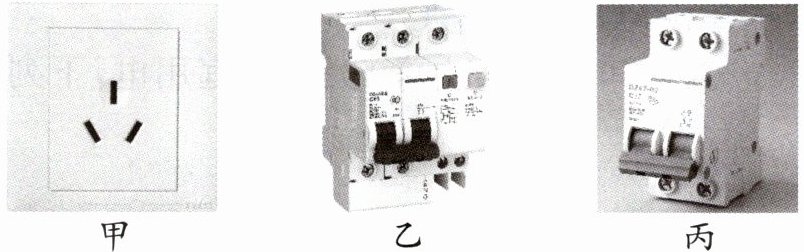

2.(1)图甲是家庭电路中常见的三孔插座,在安装时最上面的插孔应该是与保护线相连的,这样当带有三脚插头的用电器插入插座时,可以避免漏电或触电事故的发生。
(2)现在家庭电路中都装有以下两种保护装置：
A. 漏电保护器(图乙)；B. 空气开关(图丙)。
当发生漏电或触电事故时,保护装置A(填选项字母)将快速切断电源以保护电器和人身安全。

答案：
(1)保护线
(2)A
