要点2 欧姆定律在串、并联电路中的综合应用

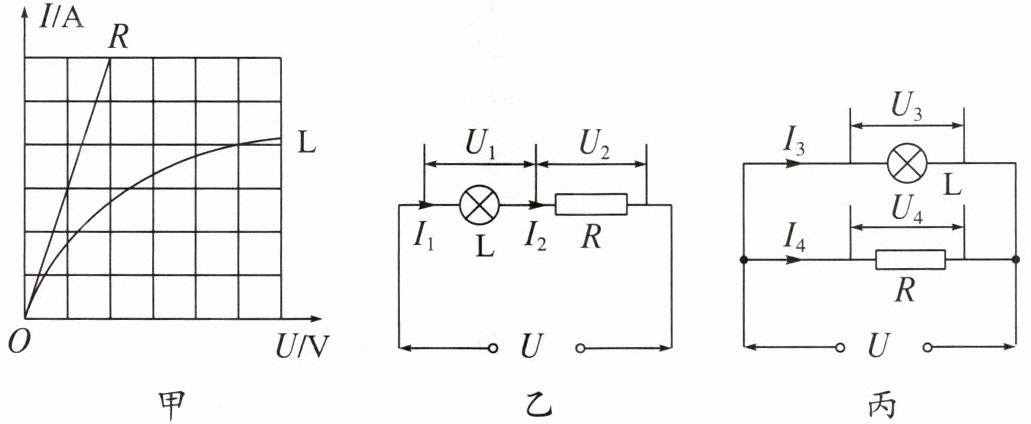

典型例题2 图甲表示灯泡 $ L $ 和定值电阻的 $ I - U $ 关系图像。将灯泡 $ L $ 和定值电阻先后以图乙和图丙两种方式接在同一恒压电源 $ U $ 上,流过它们的电流和它们两端电压如图所示,则下列判断正确的是(B)

A.$ I_1 = I_2 = I_3 = I_4 $
B.$ I_1 = I_2 ＜ I_3 ＜ I_4 $
C.$ U_1 ＜ U_2 ＜ U_3 = U_4 $
D.$ U_1 = U_2 = U_3 = U_4 $

答案： 思路导引 由题图甲可知,电流 $ I $ 相同时,定值电阻两端的电压小于 $ L $ 两端的电压,根据欧姆定律可得 $ R ＜ R_L $。题图乙中,定值电阻与 $ L $ 串联,根据串联电路中电流处处相等可知,$ I_1 = I_2 $,根据题图甲可知,$ L $ 两端的电压大于定值电阻两端的电压,即 $ U_1 ＞ U_2 $,根据串联电路的电压规律可知,电源电压 $ U ＞ U_1 ＞ U_2 $。题图丙中,定值电阻与 $ L $ 并联,根据并联电路中各支路电压相等可知,$ U_3 = U_4 = U $；由欧姆定律可知 $ I_2 ＜ I_3 ＜ I_4 $。综上可知 $ U_2 ＜ U_1 ＜ U_3 = U_4 $,$ I_1 = I_2 ＜ I_3 ＜ I_4 $,A、C、D 错误,B 正确。
答案 B
