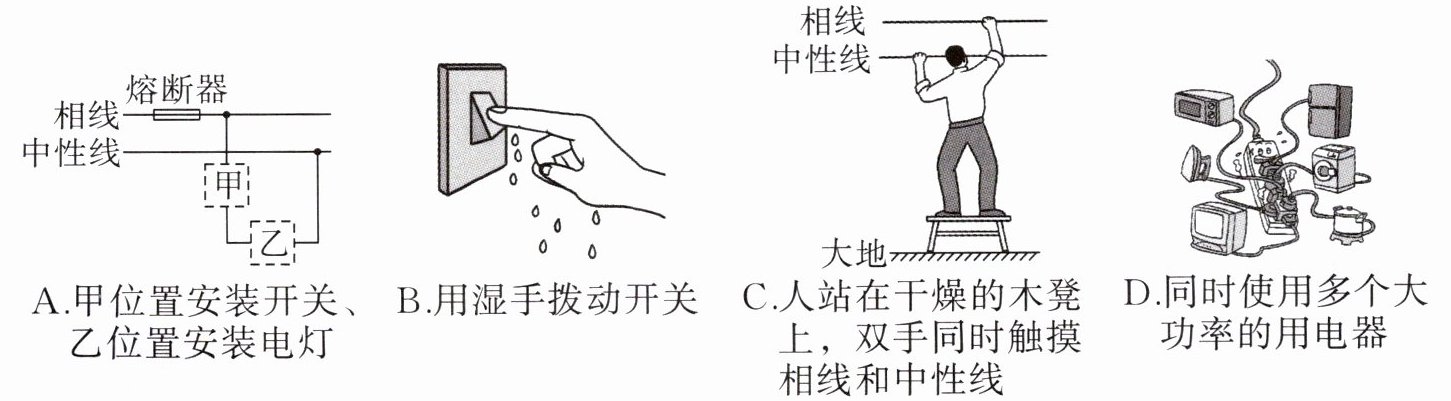

【典型例题 4】(2024·黑龙江哈尔滨中考)关于家庭用电,下列符合安全用电原则的是( )

A.甲位置安装开关、乙位置安装电灯
B.用湿手拨动开关
C.人站在干燥的木凳上,双手同时触摸相线和中性线
D.同时使用多个大功率的用电器

答案：
思路导引 家庭电路中安装灯泡时,开关要接到相线上,然后再接灯泡,A 正确。用湿手去拨动开关,易造成触电事故,B 错误。人站在干燥的木凳上,双手同时接触相线和中性线,电流流过人体,造成触电事故,C 错误。同时使用多个大功率的用电器,会使电路中的电流过大,产生大量的热量,温度升高,导线易燃烧,容易引发火灾,D 错误。
答案 A
关键点拨

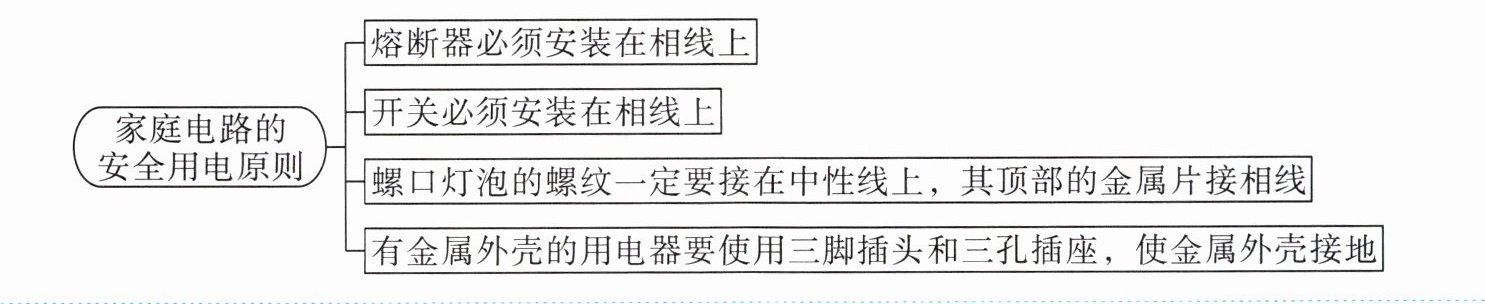

家庭电路的安全用电原则
- 熔断器必须安装在相线上
- 开关必须安装在相线上
- 螺口灯泡的螺纹一定要接在中性线上,其顶部的金属片接相线
- 有金属外壳的用电器要使用三脚插头和三孔插座,使金属外壳接地

【跟踪练习】
4. 请你写出两条日常生活中安全用电的注意事项：
①有金属外壳的用电器,要用三孔插座,外壳要接地；
②不得在高压线下放风筝。

答案： 有金属外壳的用电器,要用三孔插座,外壳要接地;不得在高压线下放风筝;禁止用湿抹布擦拭正在工作的用电器(任选其二或其他正确答案)

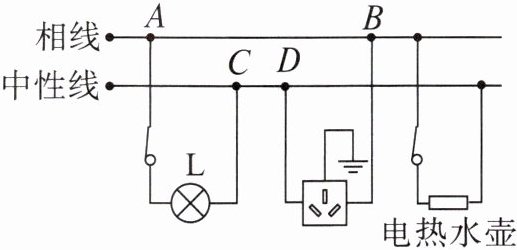

【典型例题 5】下图为居民家中某房间的电路,电灯 L 与电热水壶均正常工作。在三孔插座上接入电饭煲后,电热水壶突然停止工作,电灯 L 仍正常发光。拔出电饭煲的插头,用测电笔分别测试三孔插座的左、右两孔,氖管均发光,则此电路故障可能是( )

A. 插座短路
B. 入户中性线断路
C. A、B 间断路
D. C、D 间断路

答案：
思路导引 若插座短路,则整个电路短路,电灯 L 不会发光,不符合题意,故 A 错误。电灯 L 仍正常发光,说明 A 处左侧的相线、入户中性线均正常,B 错误。把测电笔分别插入三孔插座的左、右两孔时,氖管均发光,说明相线正常(即 A、B 间没有断路),而中性线出现断路故障,C、D 间发生了断路,此时三孔插座的左孔通过电热水壶与相线连通使氖管发光,C 错误,D 正确。
答案 D

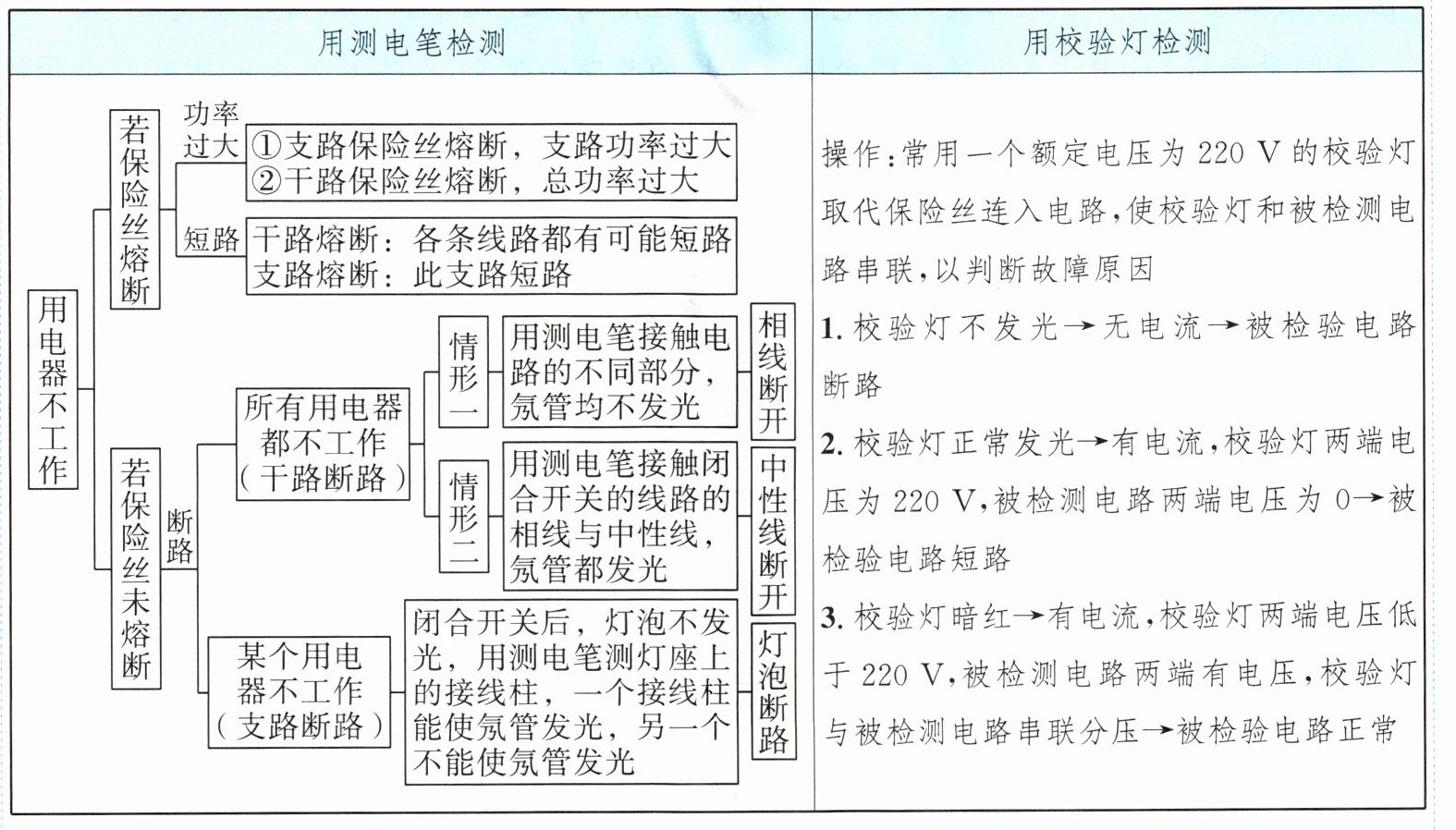

关键点拨 家庭电路故障的表现形式有：保险丝熔断,用电器不工作；保险丝不熔断,用电器不工作等。常用测电笔或校验灯进行判断。
|用测电笔检测|用校验灯检测|
||操作：常用一个额定电压为 220 V 的校验灯取代保险丝连入电路,使校验灯和被检测电路串联,以判断故障原因|
||1. 校验灯不发光→无电流→被检验电路断路|
||2. 校验灯正常发光→有电流,校验灯两端电压为 220 V,被检测电路两端电压为 0→被检验电路短路|
||3. 校验灯暗红→有电流,校验灯两端电压低于 220 V,被检测电路两端有电压,校验灯与被检测电路串联分压→被检验电路正常|
