4. 在“测量小灯泡电阻”的实验中，关于滑动变阻器所起作用的说法

不

正

确

的是(C)

A.改变电路中的电流
B.保护电路
C.改变被测小灯泡的电阻
D.改变被测小灯泡两端的电压

答案： 4.C

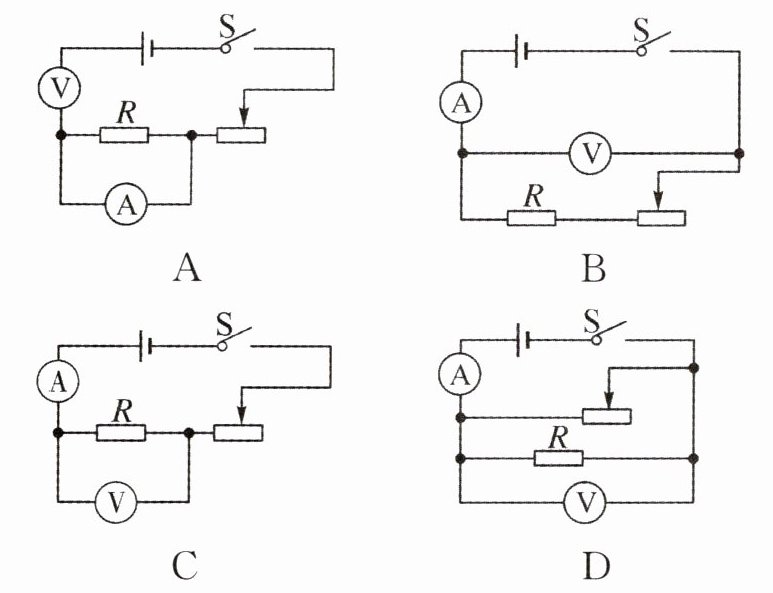

5. 如图是四位同学设计的“用伏安法测电阻$ R $”的电路图，其中正确的是(C)

答案： 5.C

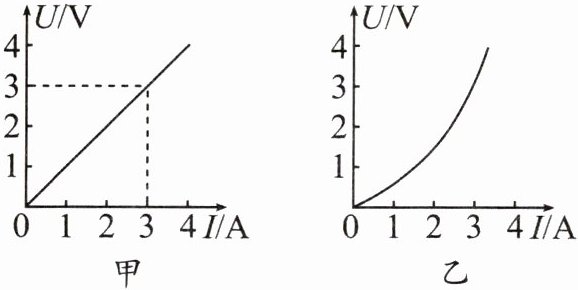

6. 在“用伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的$ U - I $图像，分别如图甲、乙所示，则对于图像的分析，以下说法

错

误

的是(D)


A.由甲图可知，定值电阻的阻值为1 Ω
B.由甲图可知，定值电阻的阻值不随它两端的电压和通过它的电流改变而改变
C.由乙图可知，小灯泡的电阻跟灯丝的温度有关
D.为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻

答案： 6.D

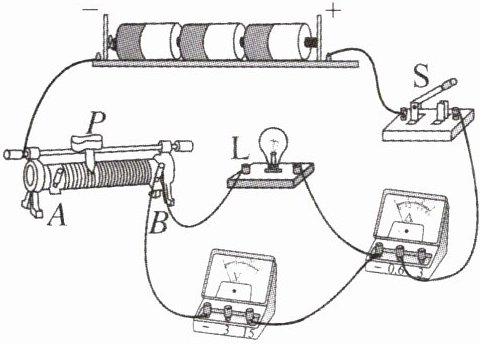

7. 在如图所示的“用伏安法测小灯泡电阻”的实验中，闭合开关$ S $，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是(D)


A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在开路故障
D.减小滑动变阻器接入电路的阻值

答案： 7.D

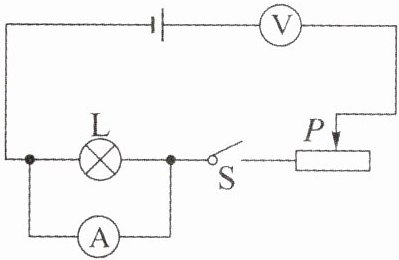

8. 王丽同学在做“测量小灯泡的电阻”的实验时，所连接的电路图如图所示。当闭合开关后，可能出现的现象是(C)


A.电压表烧坏
B.电流表烧坏
C.电压表有读数，电流表读数为零
D.电流表有读数，电压表读数为零

答案： 8.C

9. 在“测量小灯泡电阻”的实验中，小明同学用一只标有“3.8 V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8 V，原因可能是(D)

A.小灯泡出现了短路
B.小灯泡出现了开路
C.选取的滑动变阻器阻值太小
D.电源电压太低

答案： 9.D
