《2025年第一学堂九年级物理全一册教科版》

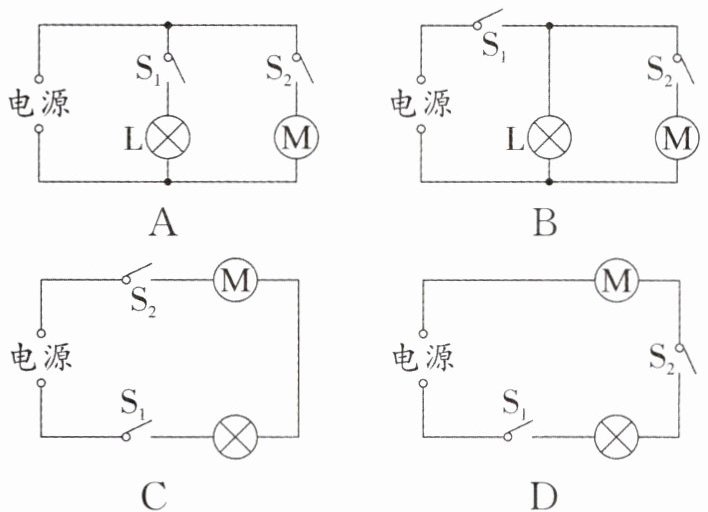

【例题 1】电冰箱冷藏室中的照明灯 L 由门控开关 S₁ 控制，压缩机(电动机)由温控开关 S₂ 控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是(A)

答案： 例题1 A

【例题 2】在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。

(1)设计呼叫电路时，下列因素中，

不

需

要

考虑的是D。
A. 护士工作很忙，要用多种信号提醒
B. 能够确定呼叫发出的位置
C. 呼叫信号强弱合适
D. 值班室是否有护士值班

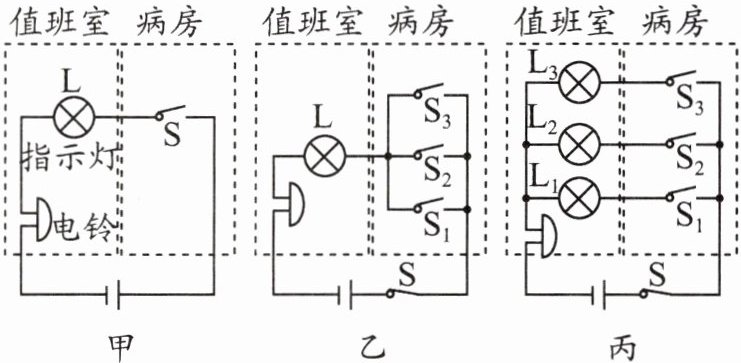

(2)小李同学以一个病房只有一张病床为例，设计了如图甲所示的电路。该电路能(选填“能”或“不能”)达到呼叫目的。
(3)当一个病房有三张病床时，小杨同学设计的电路如图乙所示，小张同学设计的电路如图丙所示。对比这两个电路，图丙电路的优点是能确定呼叫的床位。

答案： 例题2
(1)D
(2)能
(3)能确定呼叫的床位

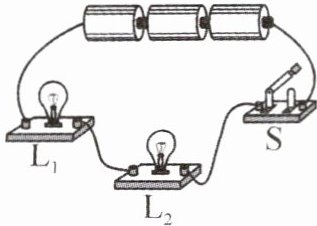

1. 如图所示，电路中的两个小灯泡是串联(选填“串联”或“并联”)的。若灯泡 L₁ 的灯丝断了，闭合开关 S，灯泡 L₂ 将不发光(选填“发光”或“不发光”)。

答案： 1.串联 不发光

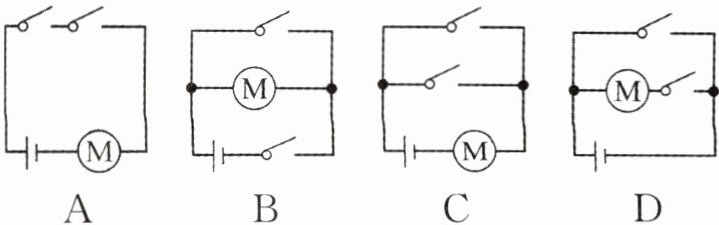

2. 某中考考点的试卷存放室有两把不同的钥匙，分别由两个人保管。只有当两把钥匙都插入匙孔(相当于闭合开关)，电动门才会打开，单独使用某一把钥匙不能使门打开。下图中符合要求的电路是A(填序号)。

答案： 2.A
