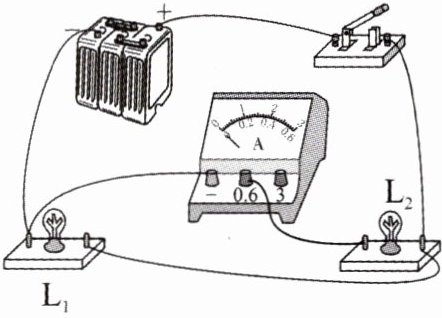

14. 在如图所示的电路中，$ L_1 $ 和 $ L_2 $ 是规格不同的两个灯泡，开关闭合后电流表示数是 $ 0.5 \, A $，则(B)


A.通过灯 $ L_1 $ 的电流是 $ 0.5 \, A $
B.通过灯 $ L_2 $ 的电流是 $ 0.5 \, A $
C.通过灯 $ L_1 $ 和灯 $ L_2 $ 的电流之和是 $ 0.5 \, A $
D.通过灯 $ L_1 $ 和灯 $ L_2 $ 的电流相等，都是 $ 0.5 \, A $

答案： 14.B

15. 并联电路中的一部分电路如图所示，当开关闭合，电路接通后，电流表的读数为 $ 0.3 \, A $，通过导线 $ ab $ 的电流是 $ 0.8 \, A $，若导线 $ ab $ 的电流方向是从 $ a $ 流向 $ b $ 时，则通过导线 $ ac $ 的电流是0.5$ A $；若导线 $ ab $ 的电流方向是从 $ b $ 流向 $ a $ 时，则通过导线 $ ac $ 的电流是1.1$ A $。

答案： 15.0.5 1.1

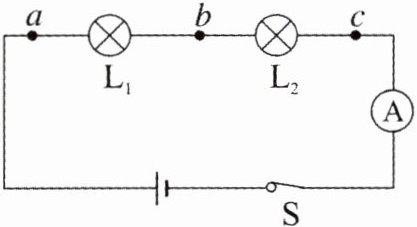

16. 小明通过实验探究串联电路中的电流关系，实验电路如图所示，闭合开关 $ S $ 后，灯

答案： 您提供的题目内容不完整，“闭合开关 S 后，灯”后面缺少关键信息，无法进行解答。请您补充完整题目内容，以便我为您提供准确的解析和答案。

泡 $ L_1 $、$ L_2 $ 均不发光，且电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与 $ a $、$ b $ 两点相连接，灯 $ L_2 $ 发光，电流表的示数为 $ 0.3 \, A $；将电流表的正、负接线柱分别与 $ b $、$ c $ 两点相连接，灯 $ L_1 $、$ L_2 $ 均不发光，且电流表的示数为零。若电路中只有一处故障，下列对于故障的判断正确的是(C)


A.灯 $ L_1 $ 处出现了短路
B.灯 $ L_2 $ 处出现了短路
C.灯 $ L_1 $ 处出现了开路
D.灯 $ L_2 $ 处出现了开路

答案： 16.C

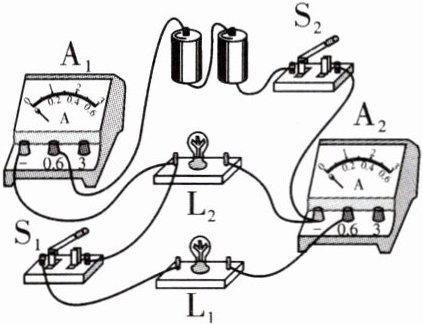

17. 如图所示电路，闭合开关 $ S_1 $、$ S_2 $，小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光，两电表都有示数。下列判断正确的是(D)


A.电流表 $ A_1 $ 只测量灯 $ L_2 $ 的电流
B.电流表 $ A_2 $ 的示数比 $ A_1 $ 的大
C.灯 $ L_1 $ 被短路时，$ L_2 $ 正常发光
D.仅断开 $ S_1 $ 只有一个表有示数

答案： 17.D
