《2025年第一学堂九年级物理全一册教科版》

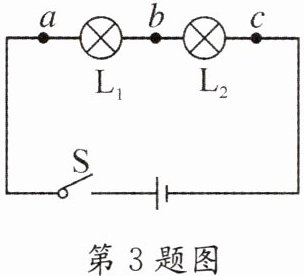

3. 小明用如图所示的电路来探究串联电路的电压关系。已知电源电压为 6V，当开关 S 闭合后，发现两灯均不亮。他用电压表分别测 a、c 和 a、b 两点间的电压，发现两次电压表示数均为 6V，由此判定灯L₁(选填“L₁”或“L₂”)开路，用电压表测 b、c 两点间的电压，电压表示数为0V。

答案： 3.L₁ 0

4. 如图所示是某同学做实验时的电路图。闭合开关 S 后，发现灯泡 L₁、L₂均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是(C)

A.电源正极与 a 之间开路
B.a、L₁、b 之间开路
C.b、L₂、c 之间开路
D.c 与电源负极之间开路

答案： 4.C

5. 如图所示的电路中，电源电压恒定，电阻 R₁ = R₂。闭合开关时，发现两个电流表示数相等，且均在正常值范围内，则出现的故障是(B)

A.R₁短路
B.R₁开路
C.R₂短路
D.R₂开路

答案： 5.B

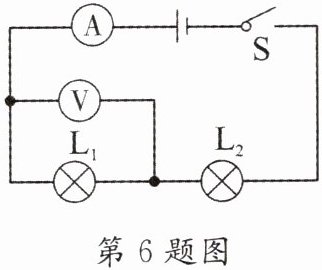

6. 如图所示的电路中，电源电压不变，两只电表均完好。开关 S 闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是(C)

A.电压表指针发生偏转，灯泡 L₁短路
B.电压表指针发生偏转，灯泡 L₂短路
C.电流表指针发生偏转，灯泡 L₁短路
D.电流表指针发生偏转，灯泡 L₂开路

答案： 6.C

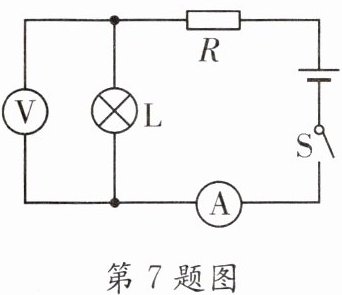

7. 如图所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作，过了一会儿，电流表 A 的示数变为零，若电路中故障发生在灯 L、电阻 R 上，用一根导线来判断电路故障，则下列判断正确的是(D)

A.将导线并联在 R 两端，电流表无示数，一定是 L 开路
B.将导线并联在 L 两端，电流表无示数，一定是 R 开路
C.将导线并联在 L 两端，电流表有示数，一定是 L 短路
D.将导线并联在 R 两端，电流表有示数，一定是 R 开路

答案： 7.D

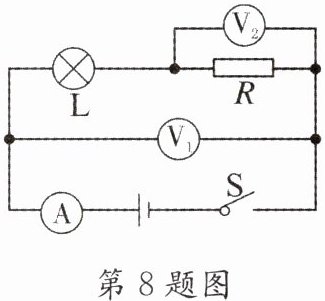

8. 如图所示的电路，电源电压保持不变，开关 S 闭合时，发现只有两个电表的指针发生偏转，电路中的电阻 R 或灯 L 有一个出现了故障，则可能是(C)

A.电流表 A 的示数为零，电路 R 短路
B.电流表 A 的示数为零，灯 L 开路
C.电压表 V₂的示数为零，电阻 R 短路
D.电压表 V₂的示数为零，灯 L 开路

答案： 8.C

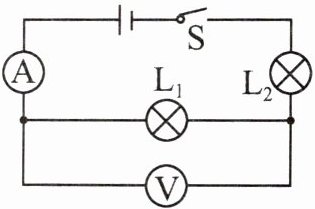

9. 在如图所示的电路中，电源电压保持不变，灯泡 L₁或 L₂中只有一个发生了短路故障，当开关 S 闭合时，下列现象中可能出现的是(A)

A.电压表无示数，灯泡 L₁不发光，灯泡 L₂发光
B.电压表无示数，灯泡 L₂不发光，灯泡 L₁发光
C.电流表无示数，灯泡 L₁不发光，灯泡 L₂发光
D.电流表无示数，灯泡 L₂不发光，灯泡 L₁发光

答案： 9.A
