《2025年第一学堂九年级物理全一册教科版》

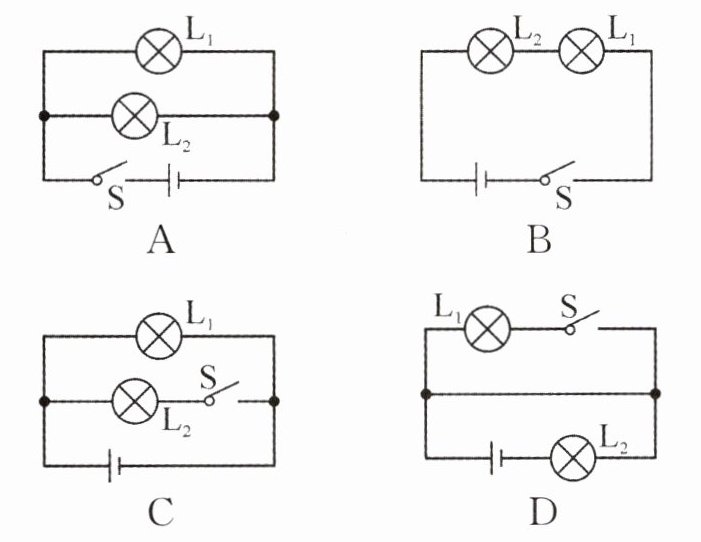

【变式 3】如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，

不

影

响

另一盏灯工作的电路是(A)

答案： A

【例题 4】教室里的日光灯总是同时亮，同时熄灭，但若其中一个日光灯坏了，其他的灯仍可照常发光，则这些日光灯的连接方式是(B)

A.串联
B.并联
C.可能串联，也可能并联
D.无法确定

答案： B

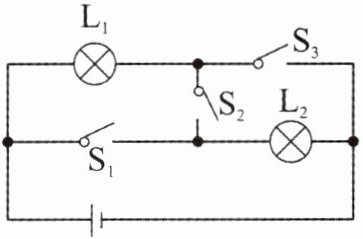

【变式 4】如图所示的电路中，若同时闭合开关 S₁、S₃，断开 S₂，灯泡 L₁ 与 L₂ 是并联的；若只闭合开关 S₂，灯泡 L₁ 和 L₂ 是串联的；同时闭合$S_1、S_2、S_3$是不允许的，这样会造成电源短路(填电路状态)。

答案： 并 串 $S_1、S_2、S_3$ 短路

1. 在串联电路中，电流只有一条通路，只要电路任何一处被切断，整个电路的用电器都停止(选填“仍然”或“停止”)工作，所以在串联电路里，开关同时控制所有用电器，开关的控制作用与其连在电路中的位置无关(选填“有关”或“无关”)，用电器的工作相互影响。

答案： 1.一 停止 所有用电器 无关 影响

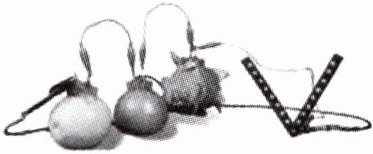

2. 如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的电源。如果其中一个二极管熄灭，其他依然发光，说明熄灭的二极管与其他二极管是并联(选填“串联”或“并联”)的。

答案： 2.电源
并联

3. 教室里控制日光灯的开关和该日光灯是串联的。在进行英语听力考试时，各个教室内的有线扬声器的连接方式是并联，原因是它们能(选填“能”或“不能”)独立工作。播音的老师能同时控制所有扬声器的原因是开关在干路上。

答案： 3.串 并 能 干路
