14. 如图所示的电路中，当开关 S₁、S₂ 均闭合后，则(C)


A.L₁、L₂ 都能发光
B.L₁ 能发光，L₂ 不能发光
C.L₁、L₂ 都不能发光
D.L₁ 不能发光，L₂ 能发光

答案： 14.C

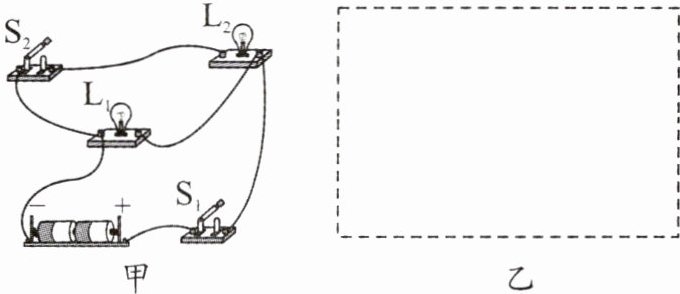

15. 根据如图甲所示的实物图，在图乙虚线框内画出它的电路图。

答案：

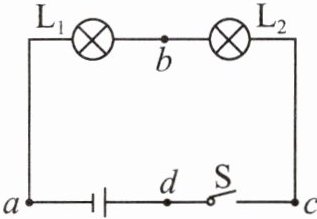

16. 如图所示，开关 S 闭合时，小灯泡 L₁、L₂ 都不亮，用一段导线的两端接触 a、b 两点时，两小灯泡都不亮；接触 b、c 两点时，两小灯泡也不亮；接触 c、d 两点时，两小灯泡都亮。对此，下列判断中可能的是(C)


A.小灯泡 L₁ 开路
B.小灯泡 L₂ 开路
C.开关 S 开路
D.小灯泡 L₂ 短路

答案： 16.C

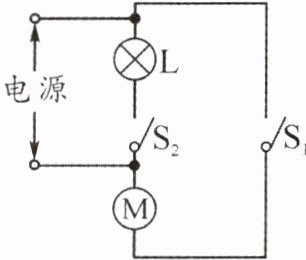

17. 如图是电冰箱的简化电路图。图中Ⓜ是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯。下列判断正确的是(D)


A.S₁ 闭合、S₂ 断开时，照明灯与电动机并联
B.S₁、S₂ 都闭合时，照明灯与电动机串联
C.关上冰箱门时，S₁ 自动断开，使得照明灯熄灭
D.冰箱内温度降低到设定温度时，S₁ 自动断开，电动机停止工作

答案： 17.D

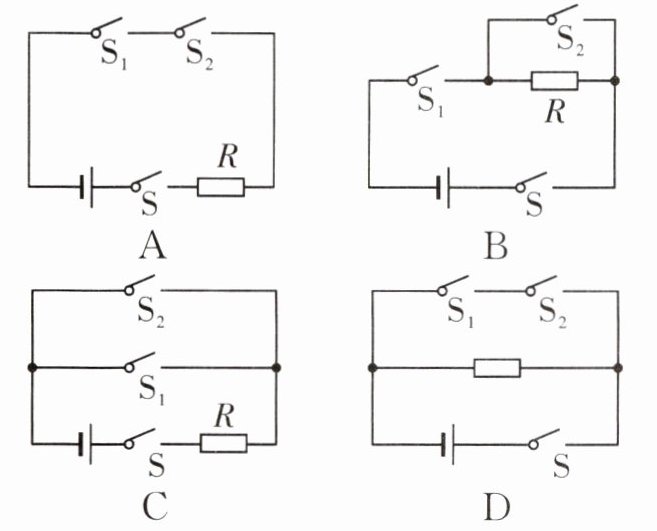

18. 给某型号电烤箱设定好工作时间和温度，即闭合定时开关 S₁ 和温控开关 S₂，再闭合启动开关 S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关 S₁ 或温控开关 S₂ 断开，电烤箱就停止工作。下列电路符合要求的是(A)

答案： 18.A

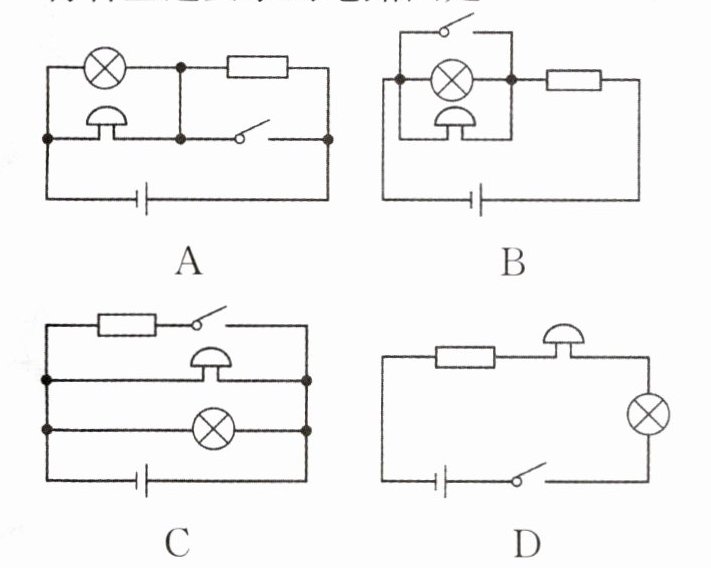

19. 某汽车设置了安全带指示灯和警示音，提醒前排人员系好安全带。前排人员就座后，系好安全带，相当于闭合开关，指示灯不亮，警示音不响；未系安全带，相当于断开开关，指示灯发光，警示音响起。下列符合上述要求的电路图是(B)

答案： 19.B

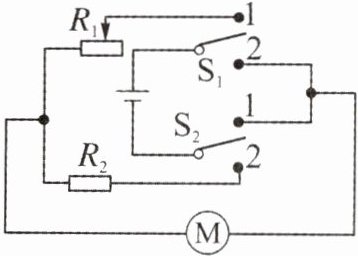

20. 电动轮椅为残疾人士出行提供了方便。某型号的电动轮椅的工作原理如图所示，操纵杆可以同时控制 S₁ 和 S₂ 两个开关。向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。当轮椅前进时(A)


A.将 S₁ 和 S₂ 同时接“1”
B.将 S₁ 和 S₂ 同时接“2”
C.将 S₁ 接“1”，S₂ 接“2”
D.将 S₁ 接“2”，S₂ 接“1”

答案： 20.A
