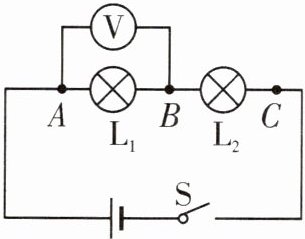

11. 某小组同学利用如图所示电路探究串联电路中的电压关系。

(1)下列操作

不

正

确

的是C。
A. 连接电路时，开关 $ S $ 处于断开状态
B. 连接电压表时，试触后再选择合适量程
C. 将电压表 $ A $ 接点连线转接至 $ C $ 接点，可测量 $ L_2 $ 两端电压
(2)测量灯泡 $ L_1 $ 两端电压时，两灯突然熄灭，电压表示数变为 $ 0 $，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是小灯泡L₂开路。

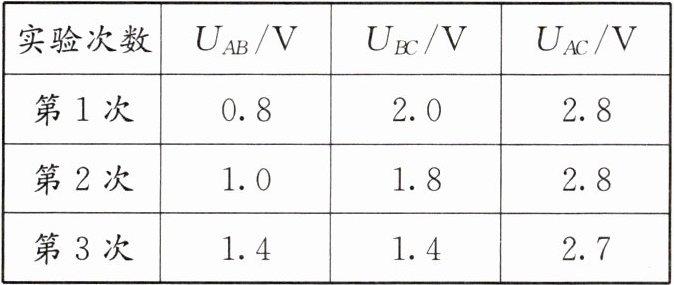

(3)该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。

分析表中实验数据，在误差允许范围内，可得出的结论是D。
A. 串联电路中各处电流相等
B. 灯泡阻值随灯泡两端电压增大而增大
C. 串联电路中电阻值越大的部分两端电压越大
D. 串联电路两端的电压等于各部分电路两端的电压之和

答案： 11.
(1)C
(2)小灯泡L₂开路
(3)D

12. 如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为 $ 3 \, V $，则可能发生的故障是(C)


A.$ L_2 $ 短路
B.$ L_1 $ 开路
C.$ L_2 $ 开路
D.$ S $ 开路

答案： 12.C

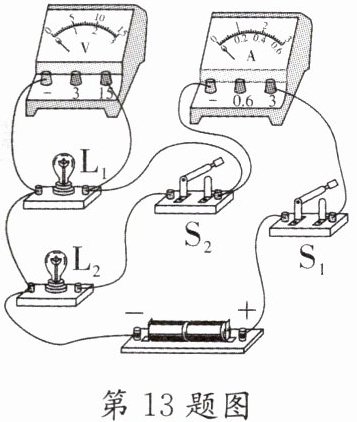

13. 如图所示，电源电压保持不变，下列说法正确的是(A)

A.若先闭合 $ S_1 $，再闭合 $ S_2 $，则电压表示数不变
B.若灯 $ L_1 $ 短路，则闭合 $ S_1 $、$ S_2 $ 后，灯 $ L_2 $ 仍然亮
C.若把电压表和电流表位置对调，则闭合 $ S_1 $、$ S_2 $，两表都烧坏
D.同时闭合 $ S_1 $、$ S_2 $，通过两灯泡的电流一定相同

答案： 13.A

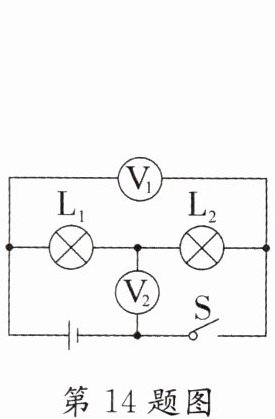

14. (双选)如图所示，电源电压不变，闭合开关 $ S $，两灯均发光，电压表 $ V_1 $ 的示数为 $ 6 \, V $，电压表 $ V_2 $ 的示数为 $ 2 \, V $。下列说法中正确的是(BD)

A.电源两端电压为 $ 4 \, V $
B.$ L_1 $ 两端电压为 $ 4 \, V $
C.断开开关，只将电压表 $ V_2 $ 换成电流表，则 $ L_1 $ 与 $ L_2 $ 可以实现并联
D.断开开关，将两个电压表都换成电流表，则 $ L_1 $ 与 $ L_2 $ 可以实现并联

答案： 14.BD
