《2025年第一学堂九年级物理全一册教科版》

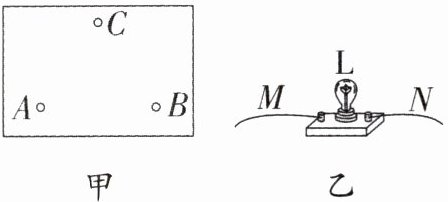

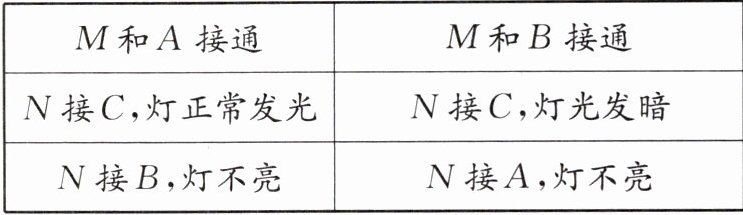

【例题 6】某物理兴趣小组发现有一个密封的箱子表面上有 A、B、C 三个接线柱，如图甲所示，其内部有一个电源，有一个小灯泡(外部看不见其是否发光)，还有部分导线。在不拆开箱子的前提下，小梦用如图乙的小灯泡对其内部连接情况进行了探究，记录情况如表。(提示：电源不变的情况下，若电路中只有一个灯泡且正常发光，则在电路中再串联入用电器，则此灯泡发光亮度变暗。)


(1)请你在图甲中画出内部接线的电路图。
(2)若用一个量程足够的电压表测量箱子内的电源电压，电压表不应该同时接在箱子表面A、B两个接线柱上。

答案：

(1)

(2)A、B

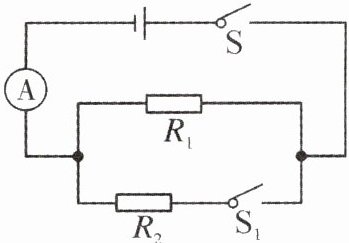

1. 如图所示，电源电压恒定，R₁ = 10 Ω，闭合开关 S，断开开关 S₁，电流表示数为 0.3 A。若再闭合开关 S₁，发现电流表示数变化了 0.2 A，则 R₂ 的阻值为15Ω。

答案： 15

2. 有一个小灯泡，它的正常工作电压是 2.5 V，其电阻是 10 Ω。现手里只有一电压为 6 V 的电源，若直接把该小灯泡接在此电源上会将其烧坏，则需要串联一个14Ω 的电阻后，小灯泡才能正常发光而不会被烧坏。

答案： 串　14

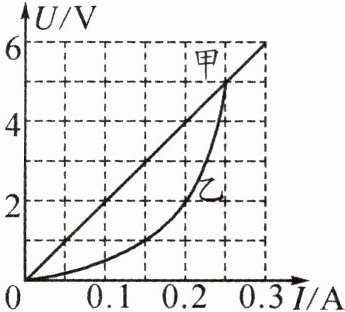

3. 如图所示是电阻甲和乙的 U - I 图像，电阻甲的阻值为20Ω；当把电阻甲和乙并联在电源电压为 2 V 的电路中，干路电流是0.3A；当把电阻甲和乙串联在电压为 6 V 的电路中，串联电路的电流为0.2A。

答案： 20　0.3　0.2

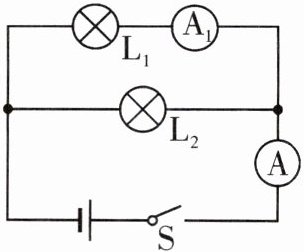

4. 如图所示的电路中，开关 S 闭合后，通过灯 L₂ 的电流 I₂ 为 0.18 A，电流表 A 的示数 I 与电流表 A₁ 的示数 I₁ 之比为 3∶2，则电流 I₁ =0.36A，I =0.54A。

答案： 0.36　0.54

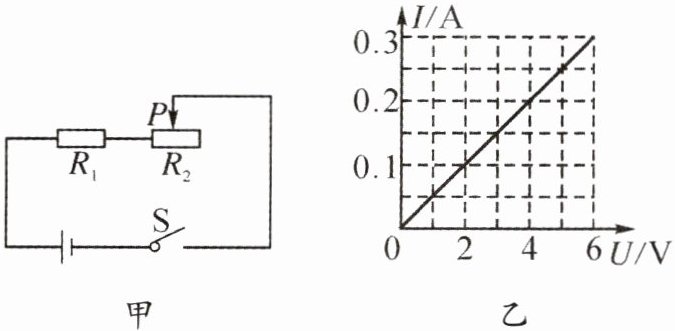

5. 在如图甲所示的电路中，电源电压恒为 12 V，滑动变阻器铭牌上标有“100 Ω 0.5 A”字样，图乙为 R₁ 的 I - U 图像，R₁ 的阻值为20Ω，为了不损坏滑动变阻器，R₂ 接入电路的阻值应不小于4Ω。

答案： 20　4
