《2025年第一学堂九年级物理全一册教科版》

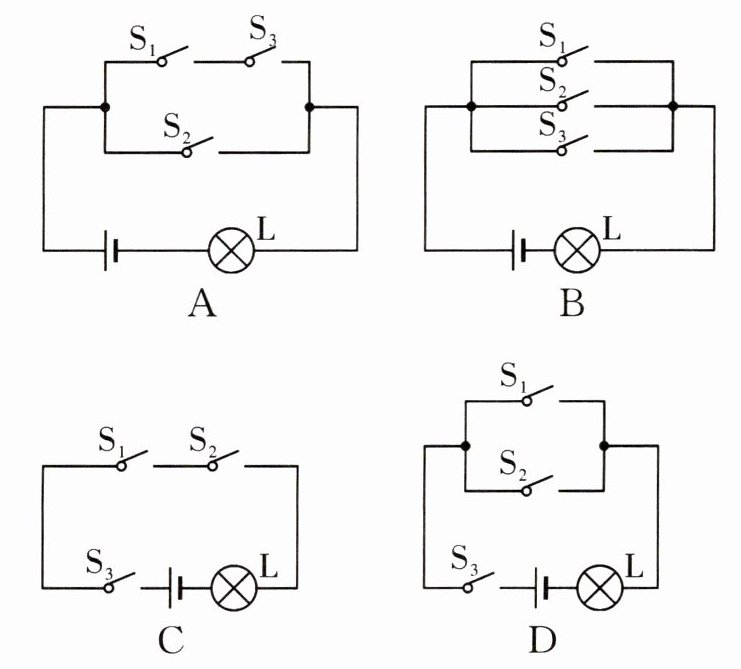

12. 如图所示，常用智能手机是通过指纹开关 S₁ 或密码开关 S₂ 来解锁的，若其中任一方式解锁失败，锁定开关 S₃ 均会断开而暂停手机解锁功能，S₃ 将在一段时间后自动闭合而恢复解锁功能，若用灯泡 L 发光模拟手机解锁成功，则符合要求的模拟电路是(D)

答案： 12.D

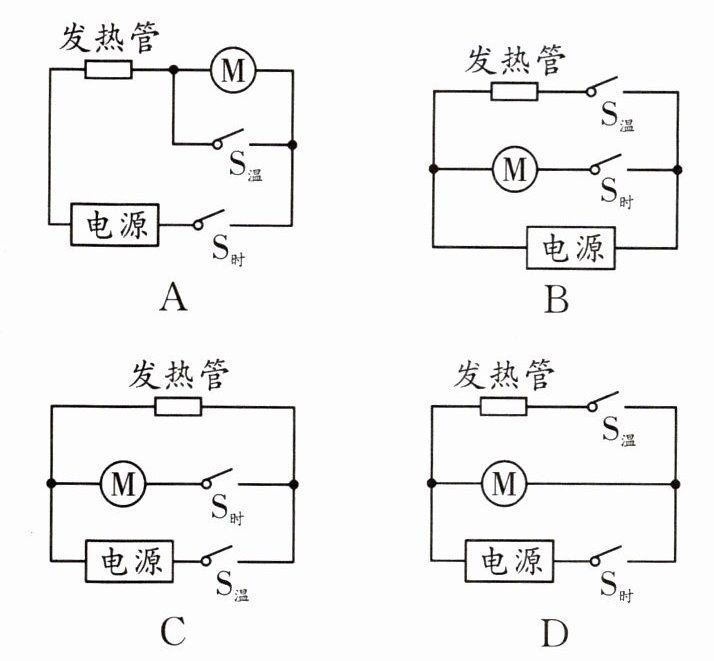

13. 使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是(D)

答案： 13.D

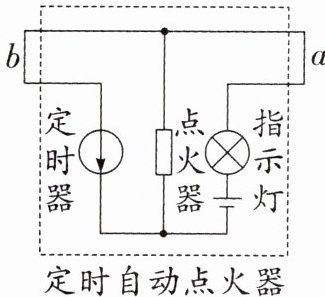

14. 为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在a(选填“a”或“b”)处安装一个开关 S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于通路状态，目的是对点火器短路，进行倒计时避免点燃烟花伤人。

答案： 14.a 通路 对点火器短路
