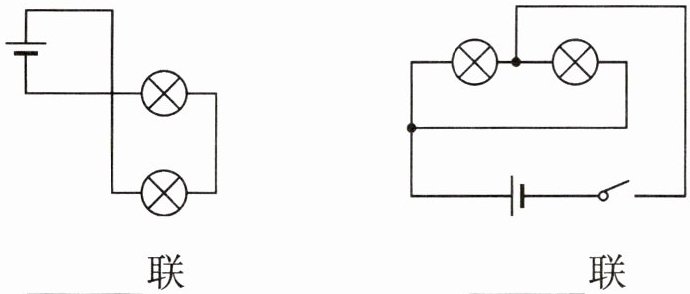

【例题 1】利用断路法判断下列电路是串联还是并联电路。

串联 并联

答案： 串　并

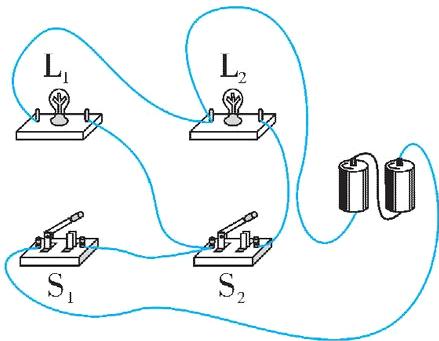

【例题 2】利用节点法判断下图中的灯 $ L_1 $、$ L_2 $和 $ L_3 $的连接方式为并联。

答案： 并

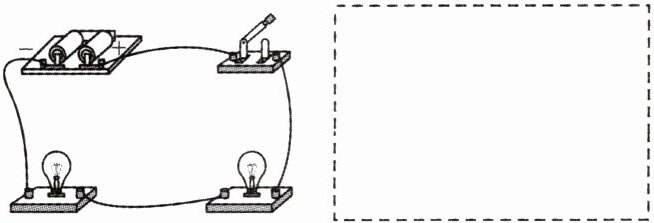

【例题 3】实物电路如图所示，请在右侧虚线框中画出相应的电路图。

答案：

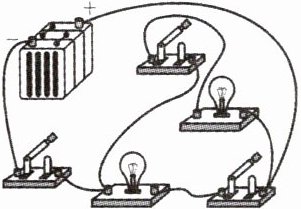

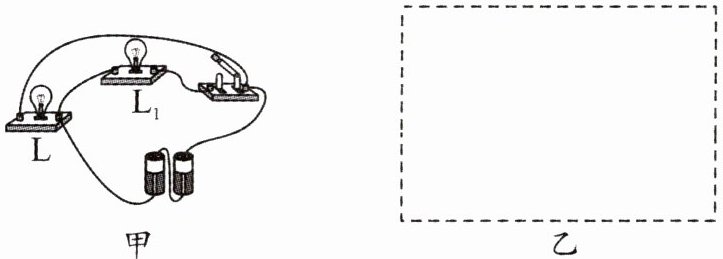

【例题 4】按照如图甲所示的实物电路在图乙虚线框内画出电路图。

答案：

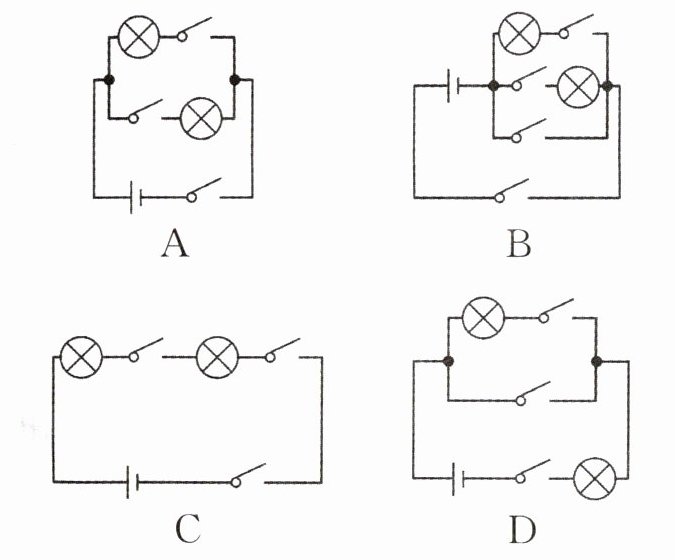

【例题 5】下列与实物图相对应的电路图是(A)

答案： A

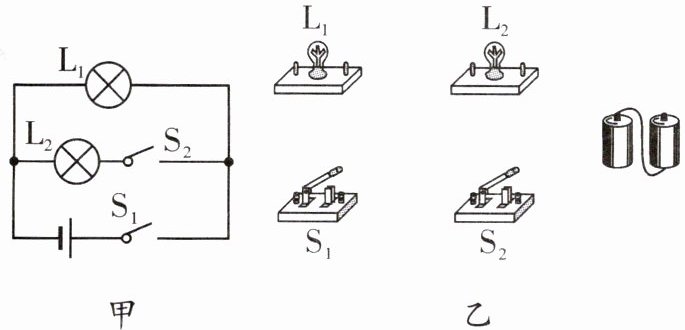

【例题 6】请根据图甲所示电路图，连接图乙所示实物电路。

答案：

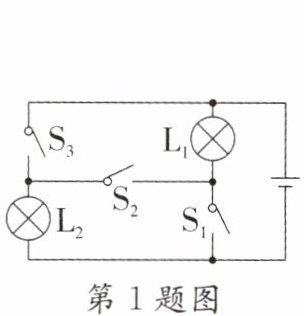

1. 如图所示的电路中，当开关 $ S_1 $、$ S_3 $闭合、$ S_2 $断开时，灯泡 $ L_1 $和 $ L_2 $是并联的。当 $ S_1 $、$ S_3 $断开，$ S_2 $闭合时，灯泡 $ L_1 $和 $ L_2 $是串联的。当开关 $ S_1 $、$ S_2 $、$ S_3 $同时闭合时会发生电源短路。当闭合 $ S_1 $和 $ S_2 $，断开 $ S_3 $时，灯泡L₂不亮。

答案： 1.并　串　电源短路　L₂
