《2025年第一学堂九年级物理全一册教科版》

1. $ 3 \Omega $ 和 $ 6 \Omega $ 的两个电阻，并联后相当于增加了导体的横截面积，等效电阻为2 $ \Omega $；串联后相当于增加了导体的长度，等效电阻为9 $ \Omega $。

答案： 横截面积 2 长度 9

2. 在如图所示的电路中，电源电压为 $ 3 \mathrm{~V} $，电阻 $ R_{1} $ 为 $ 10 \Omega $，$ R_{2} $ 为 $ 5 \Omega $。开关 $ \mathrm{S} $ 闭合后，$ R_{1} $ 与 $ R_{2} $ 的连接方式是并联(选填“串联”或“并联”)，电阻 $ R_{1} $ 两端的电压为3 $ \mathrm{V} $，通过 $ R_{2} $ 的电流为0.6 $ \mathrm{A} $。

答案： 并联 3 0.6

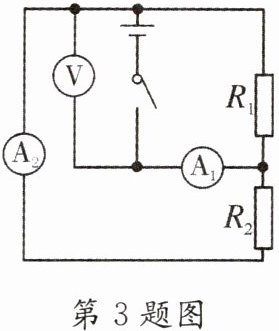

3. 如图所示，两个电阻 $ R_{1} $ 和 $ R_{2} $ 的阻值都是 $ 10 \Omega $，开关闭合后，电压表的示数是 $ 4.5 \mathrm{~V} $，则电流表 $ \mathrm{A}_{1} $ 的示数是0.9 $ \mathrm{A} $，电流表 $ \mathrm{A}_{2} $ 的示数是0.45 $ \mathrm{A} $。

答案： 0.9 0.45

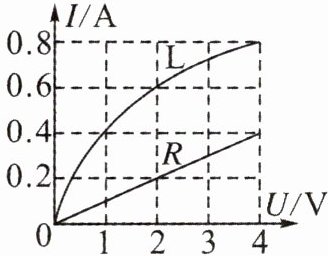

4. 一种电工工具由一个小灯泡 $ \mathrm{L} $ 和一个定值电阻 $ R $ 并联而成，通过 $ \mathrm{L} $、$ R $ 的电流跟其两端电压的关系如图所示。由图可得定值电阻 $ R $ 的阻值为10 $ \Omega $；当把这个工具接在电压为 $ 2 \mathrm{~V} $ 的电路两端，$ \mathrm{L} $、$ R $ 并联的总电阻是2.5 $ \Omega $。

答案： 10 2.5

5. 电阻 $ R_{1}=1 \Omega $，$ R_{2}=100 \Omega $，它们并联之后的总电阻为 $ R $，则(D)

A.$ R=1 \Omega $
B.$ R=101 \Omega $
C.$ 1 \Omega ＜ R ＜ 100 \Omega $
D.$ R ＜ 1 \Omega $

答案： D

6. 阻值相等的两电阻 $ R $ 串联时总电阻为 $ 40 \Omega $，则它们并联时的等效电阻为(C)

A.$ 20 \Omega $
B.$ 80 \Omega $
C.$ 10 \Omega $
D.$ 30 \Omega $

答案： C

7. 如图是简化了的玩具警车的电路图，闭合开关 $ \mathrm{S}_{1} $、$ \mathrm{S}_{2} $，以下说法中正确的是(D)


A.开关 $ \mathrm{S}_{1} $ 控制整个电路
B.流过电动机与小灯泡的电流一定相等
C.电源电压等于电动机两端电压与小灯两端电压之和
D.若断开开关 $ \mathrm{S}_{1} $，通过电源的电流变小

答案： D

8. 在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学研究方法的是(C)
(1)用水流比作电流 (2)探究导体中电流与电压的关系 (3)探究物质的质量与体积的关系 (4)用总电阻替代两个并联的电阻
A.(1)与(3)
B.(1)与(4)
C.(2)与(3)
D.(2)与(4)

答案： C

9. 如图所示的电路中，开关 $ \mathrm{S} $ 闭合后，电阻 $ R_{1} $、$ R_{2} $ 两端的电压分别为 $ U_{1} $、$ U_{2} $，通过 $ R_{1} $、$ R_{2} $ 的电流分别为 $ I_{1} $、$ I_{2} $，电流表示数为 $ I $。下列判断正确的是(C)


A.若 $ U_{1}=U_{2} $，则 $ R_{1}=R_{2} $
B.若 $ R_{1}=R_{2} $，则 $ I_{1}=I_{2}=I $
C.若 $ R_{1} ＜ R_{2} $，则 $ I_{1} ＞ I_{2} $
D.若 $ R_{1} ＞ R_{2} $，则 $ U_{1} ＞ U_{2} $

答案： C
