《2025年第一学堂九年级物理全一册教科版》

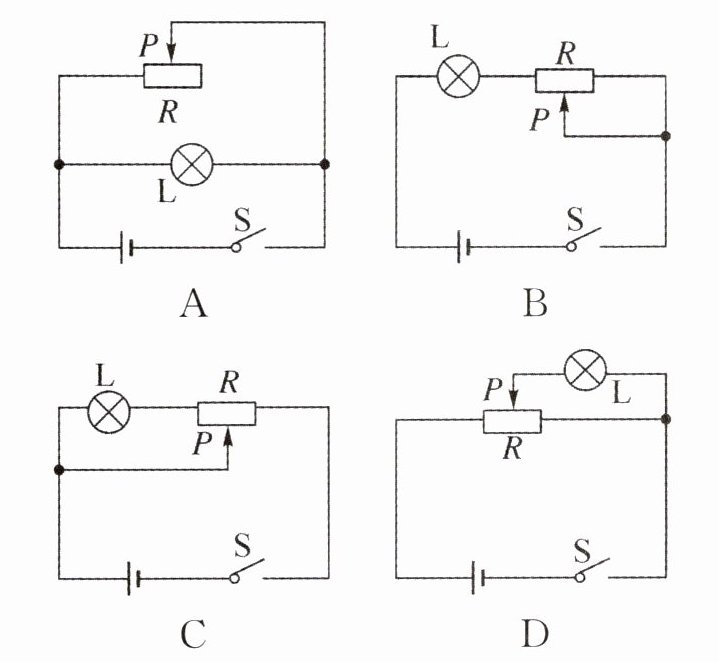

14. 如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是(D)

答案： D

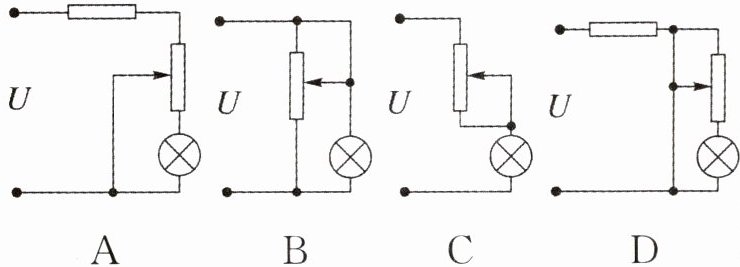

15. 如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是(C)

答案： C

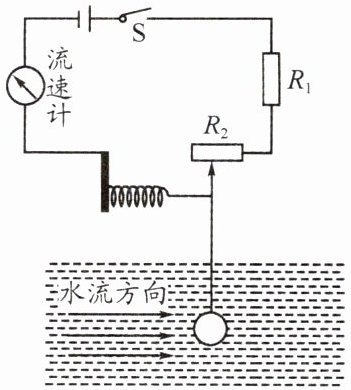

16. 如图是小红尝试设计流速计的原理图，其中 $ R_2 $ 是滑动变阻器，滑动变阻器的滑片跟小球以及弹簧固定，弹簧另一端固定不动。水流动时推动小球，带动滑动变阻器滑片移动，从而改变电路中流速计的示数。下列说法

不

正

确

的是(B)


A.流速计相当于一个电流表
B.流速计相当于一个电压表
C.流速越大，流速计示数越大
D.流速越大，滑动变阻器接入电路的阻值越小

答案： B

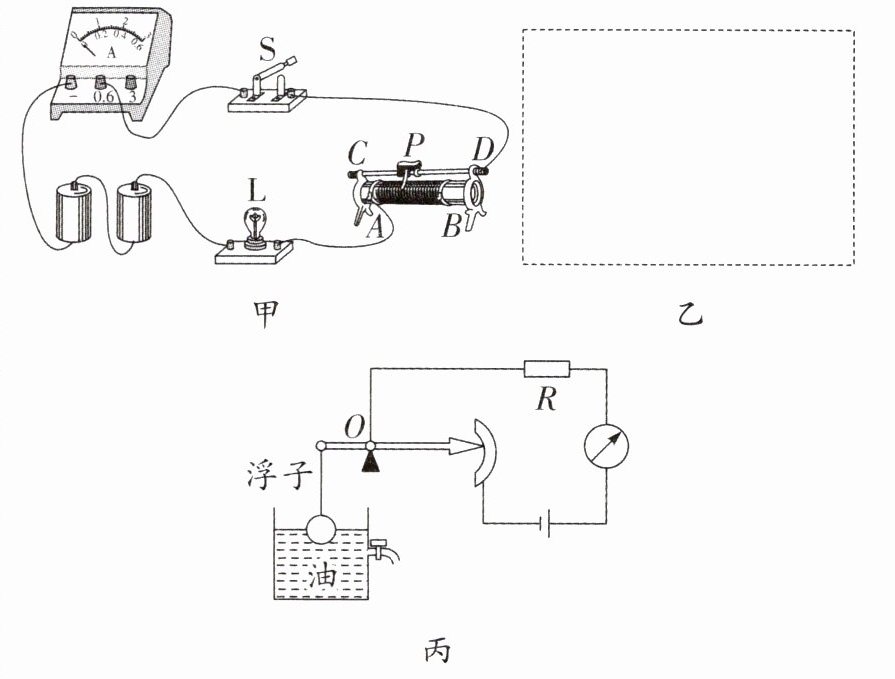

17. 探究滑动变阻器的作用。如图甲所示为利用滑动变阻器改变小灯泡亮度的实物连接图。

(1)在图乙的虚框内画出相应的电路图。
(2)在开关闭合前，滑动变阻器的滑片 $ P $ 应该放在B(选填“$ A $”或“$ B $”)端。
(3)若要使灯泡变亮，滑片 $ P $ 应向A(选填“$ A $”或“$ B $”)端滑动。
(4)某同学利用上述电路的工作原理设计并制作了一种自动测定油箱内油面高度的装置，如图丙所示，从油量表指针所指的刻度就可以知道油面的高度。油量表其实是表；当油面升高时，滑动变阻器的阻值(选填“变大”或“变小”)，油量表示数(选填“变大”或“变小”)。在该电路中，定值电阻 $ R $ 的作用是。

答案：

(1)
(2)B
(3)A
(4)电流 变小 变大 保护电路
