《2025年第一学堂九年级物理全一册教科版》

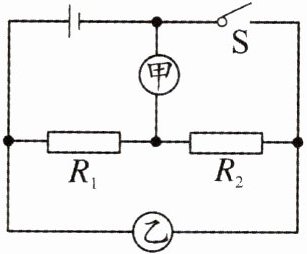

16. 如图所示电路，当开关 S 闭合，甲、乙两表为电压表时，两表读数之比 Uₐ∶Uᵦ = 1∶4，则(D)

A.R₁∶R₂ = 1∶3
B.R₁∶R₂ = 4∶1
C.若将开关 S 断开，且将甲、乙两表换为电流表，两表读数之比 Iₐ∶Iᵦ 为 3∶4
D.若将开关 S 断开，且将甲、乙两表换为电流表，两表读数之比 Iₐ∶Iᵦ 为 4∶3

答案： D

17. 小明用如图所示的电路进行实验，R₀ 为定值电阻，闭合开关 S 后，当滑片 P 在某两点之间滑动时，电流表的示数变化范围是 0.5～2 A，电压表的示数变化范围是 4～10 V。则下列结论正确的是(B)

A.定值电阻 R₀ 的阻值为 5 Ω
B.变阻器连入电路的电阻变化范围为 2～20 Ω
C.电源电压为 15 V
D.电路总电流的变化范围为 0.5～1.25 A

答案： B

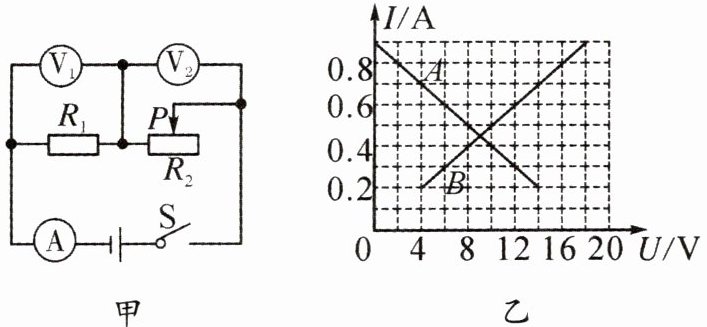

18. 如图甲所示电路，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中，R₁、R₂ 的 I - U 关系图像如图乙所示，则下列判断正确的是(A)
①电源电压为 18 V
②R₁ 的阻值是 20 Ω
③图线 A 是电阻 R₁ 的 I - U 关系图像
④滑动变阻器 R₂ 的最大阻值为 30 Ω

A.只有①②正确
B.只有②④正确
C.只有①③正确
D.①②③④都正确

答案： A

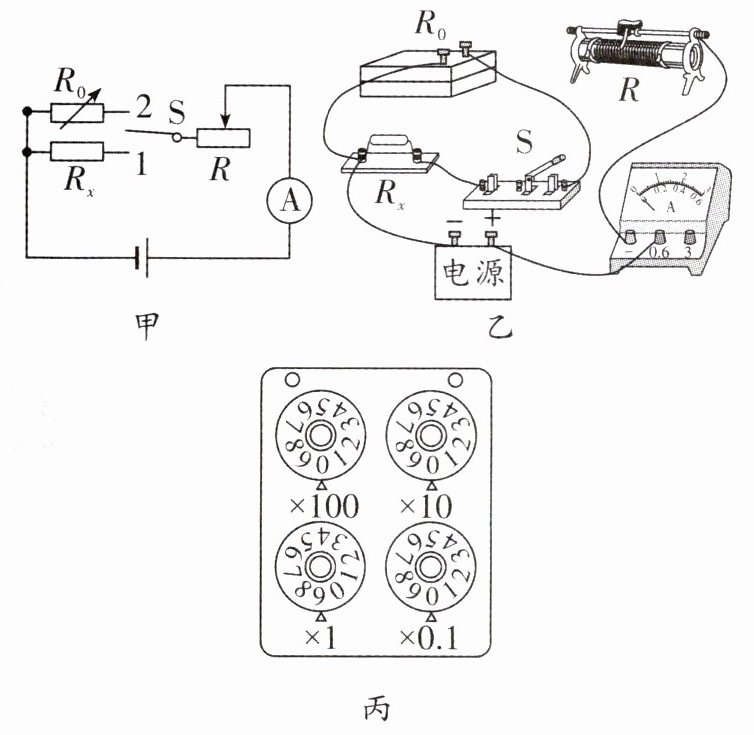

19. 小明和小虎设计如图甲所示的电路测量未知电阻 Rₓ 的阻值。实验器材有：电源(电压 4.5 V)、滑动变阻器 R(0～20 Ω)、电阻箱 R₀(0～999.9 Ω)、电流表、单刀双掷开关及导线若干。

(1)请根据图甲所示的电路，在图乙中用笔画线代替导线将实物图连接完整。
(2)小明将 S 拨至“1”，调节滑动变阻器的滑片至某一位置，电流表示数为 0.36 A。再将 S 拨至“2”，调节电阻箱，使电流表示数为A，此时电阻箱的示数如图丙所示，则待测电阻的阻值 Rₓ =Ω。
(3)把电阻箱的阻值从 10.0 Ω 调到丙图所示阻值时，小虎想先把“×10”挡从 1 调到 0，再调“×1”挡。你认为他的想法是否妥当？
答：(选填“是”或“否”)，理由是：。
(4)测量结束断开开关后，应首先拆除(选填“电源”或“电流表”)两端的导线。

答案：
(2)0.36　9　
(3)否　电阻箱的电阻突然减小,可能导致电路的电流太大损坏元件　
(4)电源
