【例题 1】下列关于串联电路的说法

错

误

的是(A)

A.家中各用电器是串联起来的
B.串联电路只有一条通路
C.串联电路中只有一个开关时，这个开关可使电路中的灯泡同时发光或同时熄灭
D.串联电路中若一个用电器内部开路，则其余用电器不能正常工作

答案： A

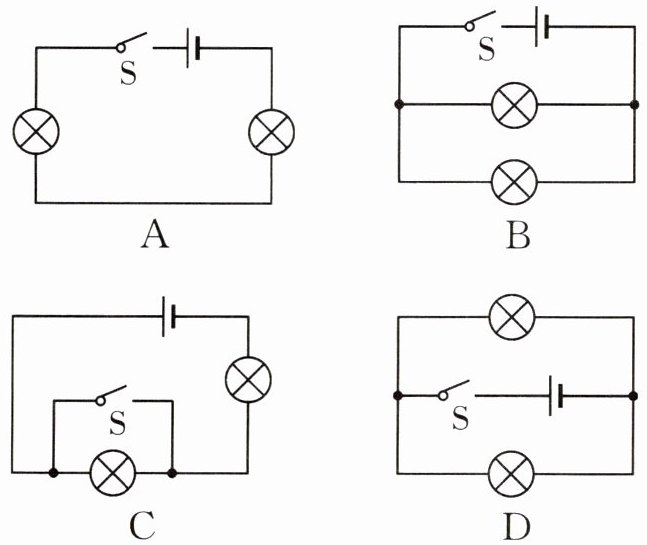

【变式 1】如图所示的四个电路中，开关 S 闭合后，两个灯泡属于串联的是(A)

答案： A

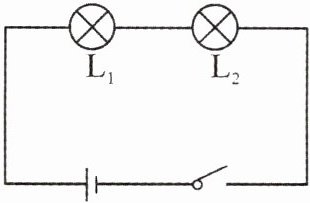

【例题 2】小明在实验时连成如图所示的电路，但他闭合开关后发现 L₁ 与 L₂ 都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提出了几个问题，请你帮他根据老师的问题，判断故障的原因。

(1)电路中其中一个灯泡被短路了，对吗？不对。因为，如果是其中一个灯泡被短路了，则另一个灯泡一定亮，所以肯定不是(选填“是”或“不是”)其中一个灯泡被短路。
(2)电路中其中一个灯泡灯丝断了，即开路了，对吗？对。因为其中一灯泡开路，则另一个灯泡也不亮，所以肯定是(选填“是”或“不是”)其中一个灯泡开路了。

答案：
(1)不对 另一个灯泡一定亮 不是
(2)对 另一个灯泡也不亮 是

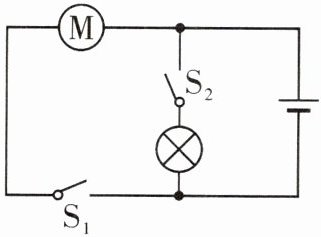

【例题 3】如图是小明的玩具警车的简化电路图，若只让警车行驶，警灯不亮，小明的操作是(A)


A.只闭合开关 S₁
B.只闭合开关 S₂
C.两个开关都闭合
D.两个开关都断开

答案： A

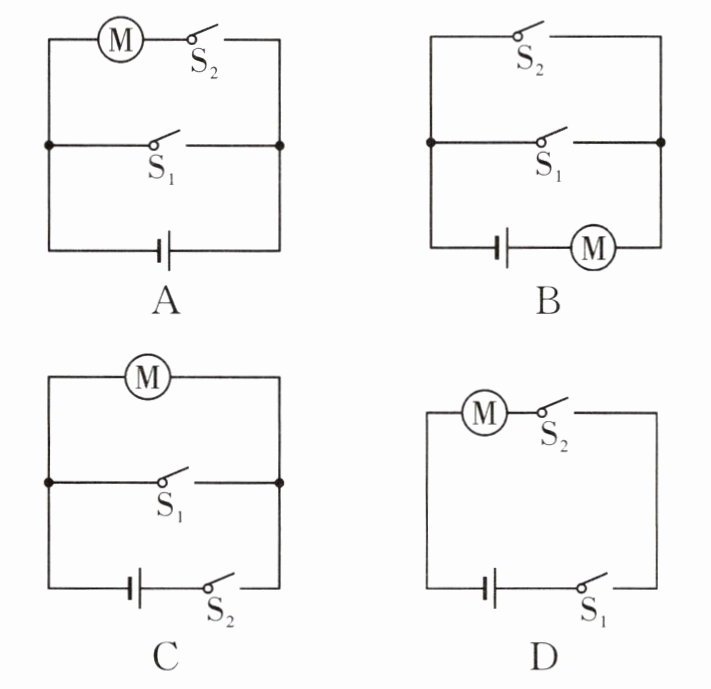

【变式 2】智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关 S₁ 闭合，指纹正确相当于开关 S₂ 闭合，开门由电动机完成。下列符合该智能锁电路设计的是(B)

答案： B
