《2025年第一学堂九年级物理全一册教科版》

10. 如图，电阻 $ R_1 $ 和 $ R_2 $ 并联，已知相同时间内它们消耗的电能关系是 $ W_1 ＜ W_2 $，则下列判断正确的是(A)


A.$ R_1 ＞ R_2 $
B.$ U_1 ＜ U_2 $
C.$ I_1 ＞ I_2 $
D.若 $ R_1 $ 增大，则 $ R_2 $ 减小

答案： 10.A

11. 有两个电阻，$ R_1 ＜ R_2 $，采用下列几种方式分别接到电压为 $ U $ 的电源上，在相同时间内电流做功最少的连接方式是(B)

A.$ R_1 $、$ R_2 $ 并联
B.$ R_1 $、$ R_2 $ 串联
C.只接入 $ R_1 $
D.只接入 $ R_2 $

答案： 11.B

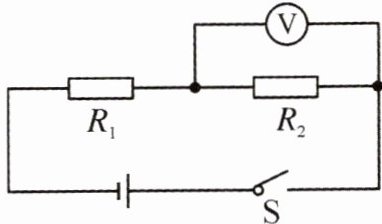

12. 在如图所示的电路中，定值电阻 $ R_1 = 40 \, \Omega $，$ R_2 = 20 \, \Omega $，电压表示数为 $ 10 \, V $。求：
(1) 通过 $ R_2 $ 的电流；
(2) 通电 $ 300 \, s $，电流通过 $ R_1 $ 所做的功。

答案： 12.解：
(1)由电路图可知,两电阻串联,电压表测R₂两端的电压。根据欧姆定律可得,通过R₂的电流:
I₂=rac{U₂}{R₂}=rac{10 V}{20 Ω}=0.5 A。
(2)串联电路中各处的电流相等,则通过R₁的电流:I₁=I₂=0.5 A,通电300 s,电流通过R₁所做的功:W₁=I₁²R₁t=(0.5 A)²×40 Ω×300 s=3000 J。
答：
(1)通过R₂的电流为0.5 A;
(2)通电300 s,电流通过R₁所做的功为3000 J。

13. 如图所示的电路中，电源电压恒为 $ 6 \, V $，$ R_1 $ 为 $ 20 \, \Omega $，$ R_2 $ 为 $ 30 \, \Omega $。求：
(1) 只闭合开关 $ S_1 $ 时，电流表的示数；
(2) 闭合开关 $ S_1 $、$ S_2 $，$ R_2 $ 在 $ 1 \, min $ 内消耗的电能。

答案： 13.解：
(1)只闭合开关S₁时,电路为R₁的简单电路,电流表测电路中的电流,
则电流表示数:I₁=rac{U}{R₁}=rac{6 V}{20 Ω}=0.3 A。
(2)同时闭合开关S₁、S₂时,R₁与R₂并联,
R₂在1 min内消耗的电能:W₂=UI₂t=rac{U²}{R₂}t=rac{(6 V)²}{30 Ω}×60 s=72 J。
答：
(1)只闭合开关S₁时,电流表示数为0.3 A;
(2)闭合开关S₁、S₂,R₂在1 min内消耗的电能为72 J。

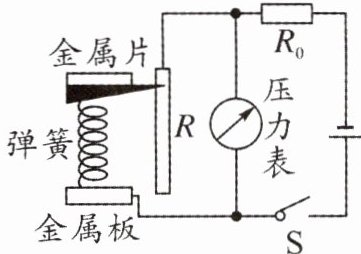

14. 如图是某校科技兴趣小组设计的一个简易电子压力测量仪的示意图。其中，电源电压保持不变，$ R $ 是一只固定着的、竖直放置的硬电阻棒。下列判断正确的是(C)


A.该电路中的压力表可用电流表改装
B.电路中的 $ R_0 $ 是没有作用的
C.对金属片的压力越大，压力表的示数越大
D.对金属片的压力越小，电路消耗的电能越少

答案： 14.C

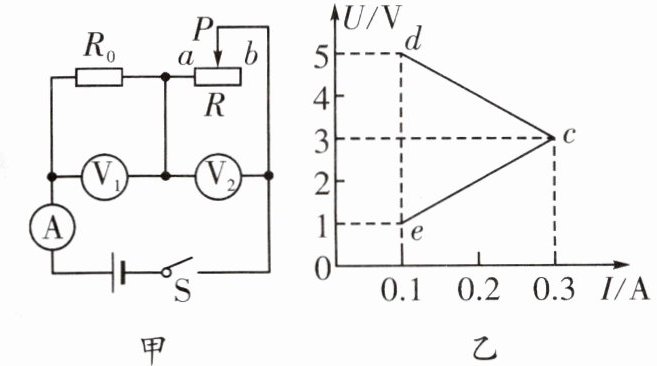

15. 如图甲所示，电源电压保持不变，闭合开关 $ S $，滑动变阻器滑片 $ P $ 从 $ b $ 点滑向 $ a $ 点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。

(1) 图乙中ec(选填“$ dc $”或“$ ec $”)表示电压表 $ V_1 $ 的示数随电流表示数变化的图像。
(2) 相同时间内，该电路消耗的最大总电功与最小总电功之比为3∶1。

答案： 15.
(1)ec
(2)3∶1
