5. 在“探究通过导体的电流与导体电阻关系”的实验过程中，移动滑动变阻器滑片时应观察(B)

A.变阻器滑片
B.电压表示数
C.电流表示数
D.电阻

答案： 5.B

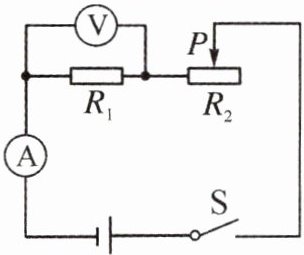

6. 如图所示，保证电阻 $ R_1 = 5\Omega $ 不变，通过移动滑动变阻器，分别使电压表的示数为 $ 3V $、$ 6V $、$ 9V $，这是为了探究(B)


A.通过电阻的电流与电阻的阻值的关系
B.通过电阻的电流与电阻两端的电压的关系
C.电阻的阻值与流过电阻的电流的关系
D.电阻两端的电压与电阻的阻值的关系

答案： 6.B

7. 在“探究电流跟电阻关系”的实验中，给出的定值电阻有 $ R_1 = 5\Omega $、$ R_2 = 10\Omega $、$ R_3 = 15\Omega $，正确的操作是(C)

A.只选 $ R_1 $
B.第一次用 $ R_1 $，后两次用 $ R_2 $
C.三次分别用三个不同的电阻
D.第一次用 $ R_1 $，后两次用 $ R_3 $

答案： 7.C

8. 用如图所示的实验电路图“探究电流跟电压、电阻的关系”，下列注意事项

错

误

的是(B)


A.连接电路时，开关应该是断开的
B.连接滑动变阻器时，滑片要滑到阻值最小的位置
C.连接电表时，必须使电流从“$ + $”接线柱流入，从“$ - $”接线柱流出
D.每次更换电阻后，要调节滑动变阻器，使电压表的示数相同

答案： 8.B

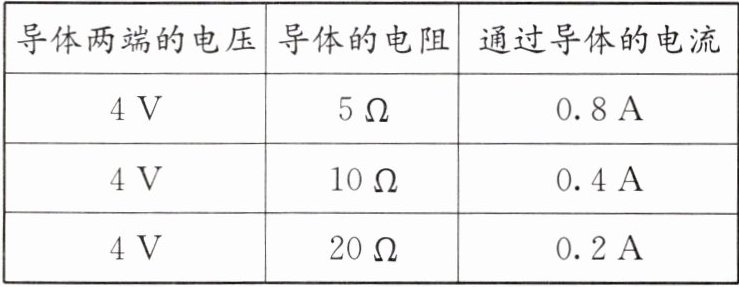

9. 在“探究电流跟电压、电阻的关系”实验中，得到下表中一组实验数据，根据这组数据，可以得到的结论是(D)


A.导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C.导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D.导体两端的电压一定时，通过导体的电流跟导体的电阻成反比

答案： 9.D

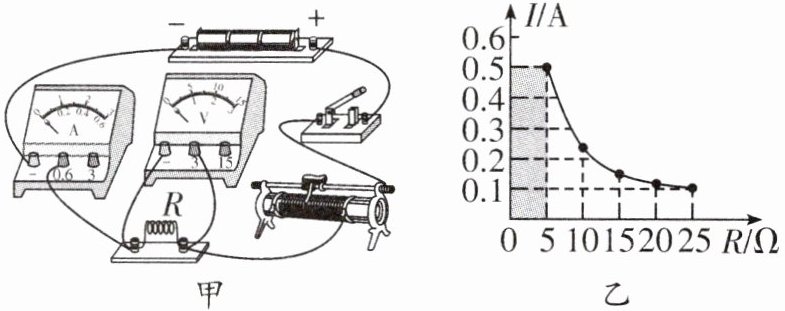

10. 小慧在“探究通过导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路(电源电压保持 $ 4.5V $ 不变)。

(1)连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻 $ R $开路(选填“短路”或“开路”)。
(2)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有电压(选填“电流”或“电压”)表有明显的示数。
(3)图乙是小慧根据测得的实验数据绘制的电流 $ I $ 随电阻 $ R $ 变化的图像，其中阴影面积的物理意义是定值电阻两端的电压，其数值为2.5V；当 $ R $ 的电阻由 $ 10\Omega $ 更换为 $ 5\Omega $ 时，为使 $ R $ 两端的电压保持不变，滑动变阻器的滑片应向右(选填“左”或“右”)端滑动。
(4)实验中 $ R $ 的阻值分别是 $ 5\Omega $、$ 10\Omega $、$ 15\Omega $、$ 20\Omega $、$ 25\Omega $，滑动变阻器的最大电阻为 $ 50\Omega $，为了利用以上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持1.5$ V $ 不变。

答案： 10.
(1)开路
(2)电压
(3)定值电阻两端的电压2.5V 右
(4)1.5
