《2025年第一学堂九年级物理全一册教科版》

2. 如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为 5 V，电热丝 R 阻值为 1 Ω。闭合开关 S，电热丝温度升高，利用电流的热效应实现高温封口，3 s 内产生的热量为75J。若使用时总把塑料袋烫坏，可以增大(选填“增大”或“减小”)电热丝的阻值。

答案： 热 75 增大

3. (2024·安徽)如图所示，电源两端电压为 6 V，电阻 $ R_2 = 20 \Omega $。闭合开关 S，电压表示数为 4 V，则通电 100 s 整个电路产生的热量为120J。

答案： 120

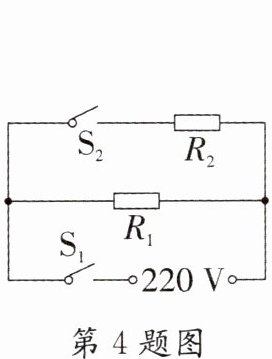

4. (2024·赤峰)电饭煲是常用的家用电器，它是利用电流的热效应工作的。某品牌电饭煲有“加热”和“保温”两挡功能，简化电路如图，$ R_1 = 242 \Omega $，$ R_2 = 60.5 \Omega $。当该电饭煲处于“加热”挡工作 10 min，其消耗的电能是$6 × 10^{5}$J。

答案： 热 $6 × 10^{5}$

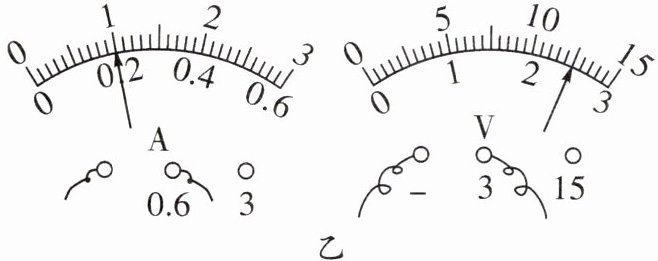

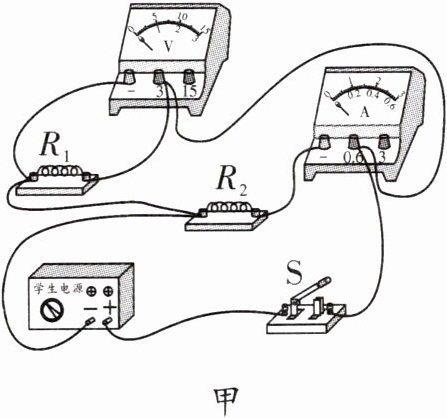

5. 如图甲所示电路，电源电压不变，$ R_1 $、$ R_2 $ 是定值电阻，$ R_2 = 2R_1 $，闭合开关 S，电流表和电压表示数如图乙，则通电 5 min 后，$ R_1 $、$ R_2 $ 产生的总热量为450J。

答案： 450

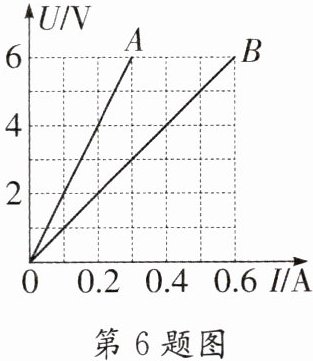

6. (2024·西宁)如图所示是 $ R_A $ 和 $ R_B $ 两个定值电阻的 $ U - I $ 图像，由图像可知 $ R_A : R_B = $2∶1；若将 $ R_A $ 和 $ R_B $ 串联接在 6 V 的电源两端，电路中的电流为0.2A；若将 $ R_A $ 和 $ R_B $ 并联接在 6 V 的电源两端，通电 10 s 电路产生的热量为54J。

答案： 2∶1 0.2 54

7. (2024·菏泽)下列家用电器，利用电流的热效应工作的是(D)

A.电冰箱
B.洗衣机
C.电脑
D.电饭煲

答案： D

8. 下列情况中**

不

属

于

**防止电热危害的是(D)

A.电视机的后盖有许多孔
B.电脑机箱内有小风扇
C.电动机外壳有许多散热片
D.家电长时间停用，隔一段时间应通电一次

答案： D

9. 将规格都是“220 V 100 W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是(C)

A.三个用电器产生的热量相同
B.电风扇产生的热量最多
C.电烙铁产生的热量最多
D.电视机产生的热量最多

答案： C

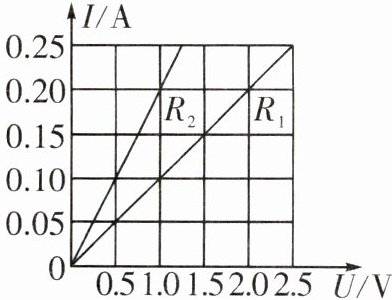

10. 如图所示为电阻 $ R_1 $ 和 $ R_2 $ 的 $ I - U $ 图像，下列说法正确的是(D)


A.$ R_2 $ 的阻值为 10 Ω
B.两电阻串联与并联的总阻值之比为 9 : 4
C.将两电阻串联接入电路，通电后，$ R_1 $ 两端电压与 $ R_2 $ 两端电压之比为 1 : 2
D.将两电阻并联接入电路，通电 1 分钟，电流通过 $ R_1 $ 产生的热量与电流通过 $ R_2 $ 产生的热量之比为 1 : 2

答案： D
