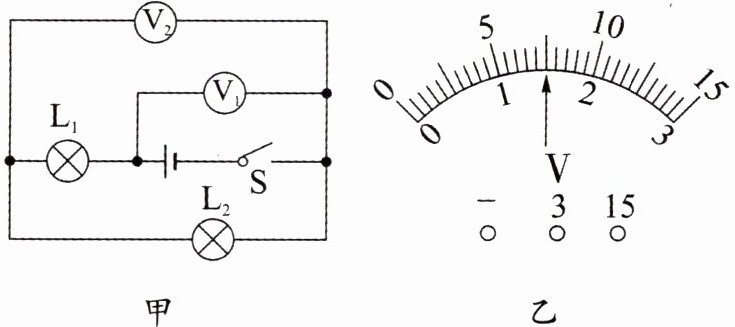

【例题 1】在如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别为(B)


A.$ 7.5 \, V $ $ 1.5 \, V $
B.$ 6 \, V $ $ 1.5 \, V $
C.$ 1.5 \, V $ $ 7.5 \, V $
D.$ 1.5 \, V $ $ 6 \, V $

答案： B

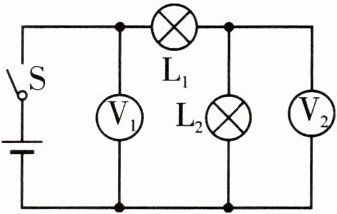

【变式 1】请你仔细观察并分析电路图，下列说法正确的是(C)


A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

答案： C

【例题 2】在如图所示的电路图中，闭合开关，电压表的示数是 $ 2.7 \, V $，则此时的电源电压是2.7 $ V $，灯泡 $ L_1 $ 两端的电压是2.7 $ V $。

答案： 2.7 2.7

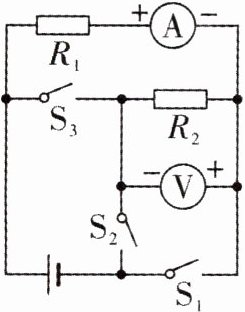

【变式 2】如图所示电路中，当只闭合开关 $ S_2 $ 时，电流表、电压表均正常工作，下列说法

错

误

的是(C)


A.只闭合开关 $ S_2 $ 时，$ R_1 $ 和 $ R_2 $ 串联，电压表测 $ R_2 $ 两端电压
B.只闭合开关 $ S_1 $ 和 $ S_2 $ 时，电压表示数为零
C.只闭合开关 $ S_1 $ 和 $ S_3 $ 时，电压表示数为电源电压
D.同时闭合开关 $ S_2 $ 和 $ S_3 $ 时，电路将发生短路

答案： C

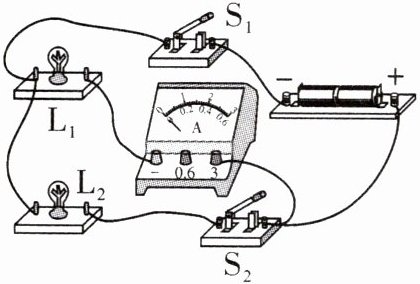

【变式 3】如图所示电路，当开关 $ S_1 $、$ S_2 $ 都闭合时(B)


A.电流表测量干路中的电流
B.灯泡 $ L_1 $ 与 $ L_2 $ 两端的电压相等
C.通过灯泡 $ L_1 $ 与 $ L_2 $ 的电流相等
D.灯泡 $ L_1 $ 与 $ L_2 $ 两端的电压之和等于电源电压

答案： B

1. 一个小电动机工作时，要求电源电压是 $ 6 \, V $。如果用干电池作电源，需要4节串联；如果用蓄电池作电源，需要3节串联。

答案： 1.4 串 3 串

2. 甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压等于(选填“大于”“等于”或“小于”)乙灯两端的电压。若甲灯两端允许加的最大电压为 $ 6 \, V $，乙灯两端允许加的最大电压为 $ 7 \, V $，则电源电压不得超过6 $ V $。

答案： 2.等于 6
