《2025年第一学堂九年级物理全一册教科版》

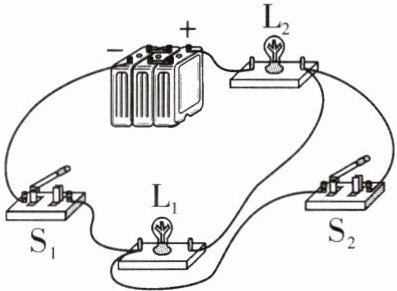

12. 小谢在做实验时，先连成如图所示的电路，闭合开关 S₁ 并观察灯泡亮暗情况后，再闭合开关 S₂，小谢看到的现象是(D)


A.两只灯泡一直都不亮
B.两只灯泡一直亮
C.两只灯泡开始都亮，后来 L₂ 不亮
D.两只灯泡开始都亮，后来 L₁ 不亮

答案： 12.D

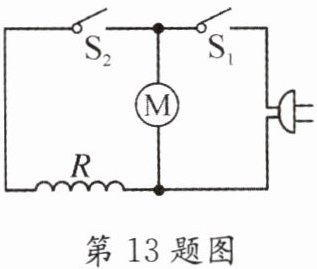

13. 如图所示是一把既能吹冷风、又能吹热风的吹风机的简化电路图，其中 M 是电动机，R 是电热丝。由电路图可知(C)

A.只将开关 S₁ 闭合，吹出的是热风
B.M 和 R 是串联在电路中的
C.将 S₁ 和 S₂ 都闭合，吹出的是热风
D.开关 S₂ 可以控制整个电路

答案： 13.C

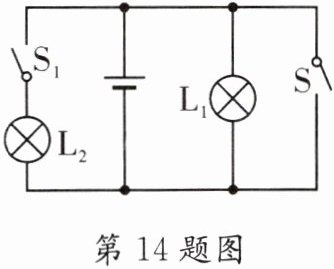

14. 关于如图所示电路，判断正确的是(C)

A.S₁ 断开，S 闭合时，L₁ 灯不亮，L₂ 灯亮
B.S₁ 闭合，S 断开时，L₁、L₂ 灯都不亮
C.S₁、S 都闭合时，L₁、L₂ 灯都不亮
D.S₁、S 都闭合时，L₂ 灯不亮，L₁ 灯亮

答案： 14.C

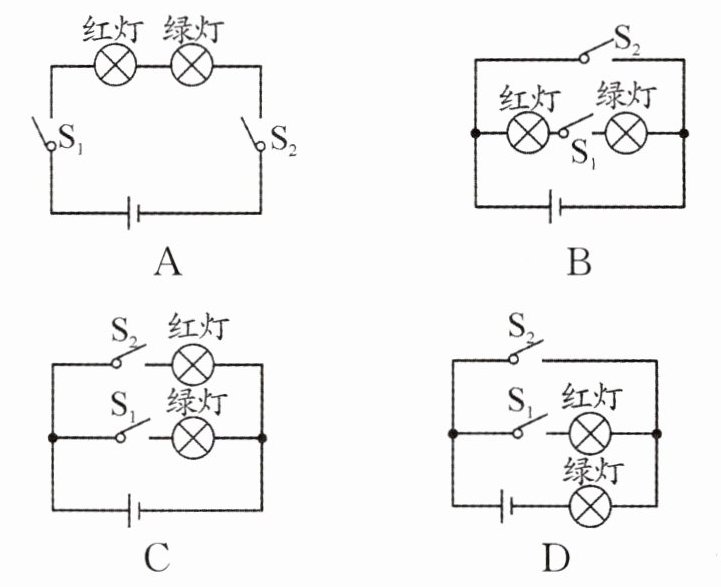

15. 交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是(C)

答案： 15.C

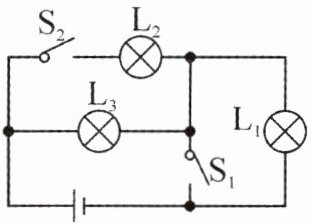

16. 如图所示电路，下列关于灯泡 L₁、L₂、L₃ 的连接说法中

不

正

确

的是(C)


A.S₁、S₂ 都断开，L₁、L₃ 串联
B.S₁、S₂ 都闭合，L₂、L₃ 并联
C.S₂ 断开，S₁ 闭合，L₁、L₃ 串联
D.S₂ 断开，S₁ 闭合，只有 L₃ 能发光

答案： 16.C

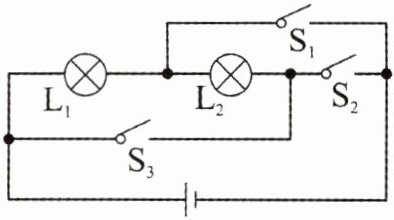

17. 关于如图所示的电路，下列说法中正确的是(A)


A.断开 S₁、S₃，闭合 S₂，灯 L₁、L₂ 是串联
B.断开 S₃，闭合 S₁、S₂，灯 L₁、L₂ 是并联
C.断开 S₁、S₂，闭合 S₃，电路是通路
D.断开 S₁，闭合 S₂、S₃，电路是通路

答案： 17.A
