《2025年第一学堂九年级物理全一册教科版》

2. 如图所示电路：

(1) 闭合开关后，电路处于短路(选填“通路”“短路”或“开路”)。
(2) 要使灯泡正常发光，请把接错的导线找出来，在导线上面打“×”。
(3) 小灯泡正常发光后，断开开关，此时电路处于开路(选填“通路”“短路”或“开路”)。

答案：
2.
(1)短路
(2) 　
(3)开路

3. 科技飞速发展，新能源汽车的启动方式相对传统汽车也变得更加多样，如图所示是使用卡片钥匙启动某汽车时的方式，此时卡片钥匙相当于汽车电路中的开关，该汽车电池在充电时相当于电路中的用电器。汽车发动机用水作冷却剂，是利用了水的比热容较大的性质。(前两空均选填“电源”“开关”或“用电器”)

答案： 3.开关　用电器比热容

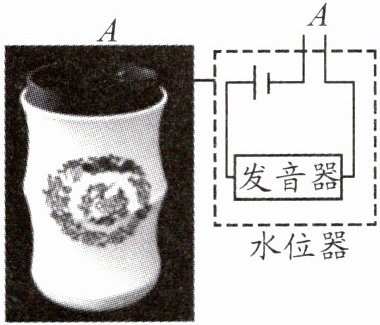

4. 小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处 $ A $ 点是水位器的两个金属触点，当杯中的水位达到 $ A $ 位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于(B)


A.导线
B.开关
C.用电器
D.电源

答案： 4.B

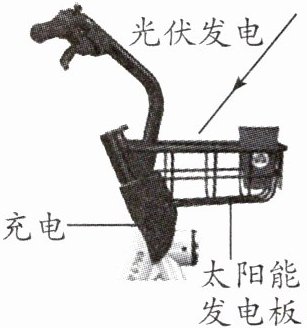

5. 如图所示，某共享单车在车筐底部覆盖着太阳能发电板，通过太阳光给里面的蓄电池充电，从而为 GPS 和通信模块供电。此时在太阳能发电板给蓄电池充电的电路中，蓄电池相当于电路中的(D)


A.开关
B.导线
C.电源
D.用电器

答案： 5.D

6. 连接在电路中的蓄电池(D)

A.一定是电源
B.一定是用电器
C.既不是电源，也不是用电器
D.既可以是电源，又可以是用电器

答案： 6.D

7. 在日常生活中，人们常说“开灯”“关灯”，其物理含义是(B)

A.开灯是指断开开关，关灯是指闭合开关
B.开灯是指闭合开关，关灯是指断开开关
C.开灯和关灯都是指闭合开关
D.开灯和关灯都是指断开开关

答案： 7.B

8. 关于电源和用电器，下列说法正确的是(A)

A.LED 灯将电能转化成光能
B.用蓄电池供电是将电能转化成化学能
C.电扇将机械能转化成电能
D.给充电宝充电是将化学能转化成电能

答案： 8.A

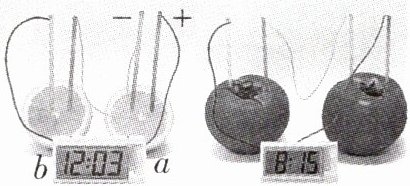

9. 在物理课上，老师分别将金属电极插在柠檬和西红柿上，并用导线连接一个小液晶显示器，液晶显示器就能显示数字了。如图所示，关于这个实验，下列说法正确的是(D)


A.此实验能够说明水果电池产生电流大小与水果种类有关
B.电路中自由电子定向移动的方向是“+”→“a”→“b”→“-”
C.柠檬能够作为电源是因为创造了电荷
D.水果电池工作时是将化学能转换成电能

答案： 9.D
