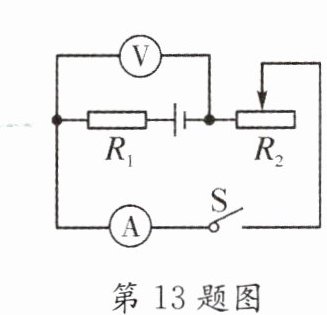

13. 在如图所示的电路中，电源电压恒为 4.5 V，定值电阻 R₁ 的阻值为 5 Ω，滑动变阻器 R₂ 的最大阻值为 20 Ω，电压表的量程为 0～3 V。闭合开关 S，当滑动变阻器的滑片向右滑动时，电流表示数将减小(选填“增大”“减小”或“不变”)，为保护电压表，滑动变阻器 R₂ 连入电路的最大阻值为10Ω。

答案： 减小　10

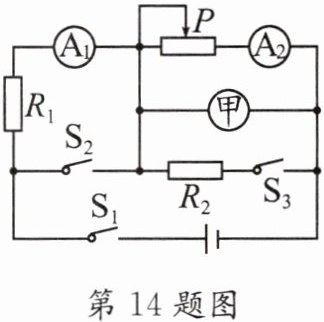

14. (双选)如图所示，电源电压不变，滑动变阻器的滑片 P 置于中点，甲为电流表或电压表。任意闭合开关，电路都是安全的，下列说法正确的是(AC)

A.甲是电压表
B.只闭合开关 S₁，滑片 P 向右滑动，甲的示数的变化量与 A₂ 示数的变化量的比值变小
C.闭合开关 S₁、S₃，断开开关 S₂，A₁ 的示数大于 A₂ 的示数
D.闭合开关 S₁、S₂、S₃，滑片 P 向左滑动，A₁ 的示数减小

答案： AC

15. (双选)如图为一种测量环境湿度的仪器的简化工作原理图。电源电压恒为 6 V，定值电阻 R 的阻值为 15 Ω，R₀ 为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为 10～20 Ω，电压表量程为 0～3 V，电流表量程为 0～0.6 A。闭合开关 S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是(BD)

A.电流表示数变大，R₀ 两端的电压变大
B.电压表示数与电流表示数的比值不变
C.通过 R₀ 的最大电流为 0.24 A
D.R₀ 在电路中的最小电阻值为 15 Ω

答案： BD
