《2025年第一学堂九年级物理全一册教科版》

9. 下列关于串、并联电路的说法中，正确的是(B)

A.通过两盏灯泡的电流相等，则两盏灯一定是串联的
B.并联电路总电流等于各支路电流之和
C.并联电路某一用电器开路会影响其他用电器的正常工作
D.串联电路的用电器间独立工作，互不影响

答案： 9.B

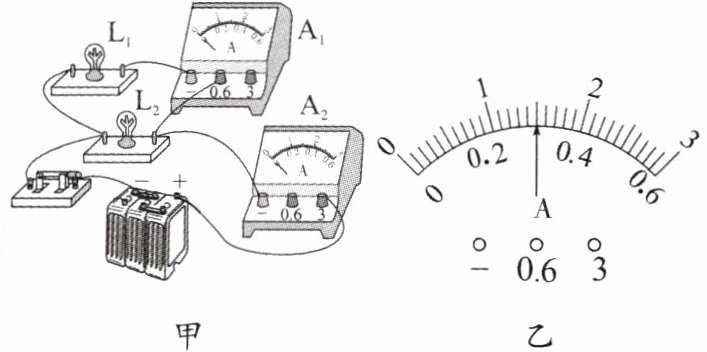

10. 如图甲所示，闭合开关 $ S $ 后，两个灯泡都能发光，乙图为电流表 $ A_1 $ 指针的位置，如果电流表 $ A_2 $ 读数是 $ 0.6 \, A $，则下列说法

错

误

的是(A)


A.电流表 $ A_1 $ 的读数是 $ 0.3 \, A $
B.灯泡 $ L_1 $ 和 $ L_2 $ 并联
C.电流表 $ A_1 $ 一定连接“$ - $”“$ 3 $”接线柱
D.通过灯 $ L_1 $ 的电流为 $ 0.9 \, A $

答案： 10.A

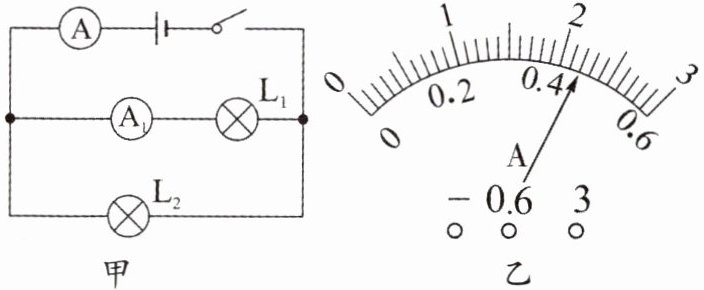

11. 如图甲所示，开关闭合后，若两个电流表指针偏转均如图乙所示，则通过 $ L_1 $ 和 $ L_2 $
的电流分别为(B)


A.$ 0.44 \, A $、$ 2.2 \, A $
B.$ 0.44 \, A $、$ 1.76 \, A $
C.$ 0.76 \, A $、$ 0.44 \, A $
D.$ 0.44 \, A $、$ 2.64 \, A $

答案： 11.B

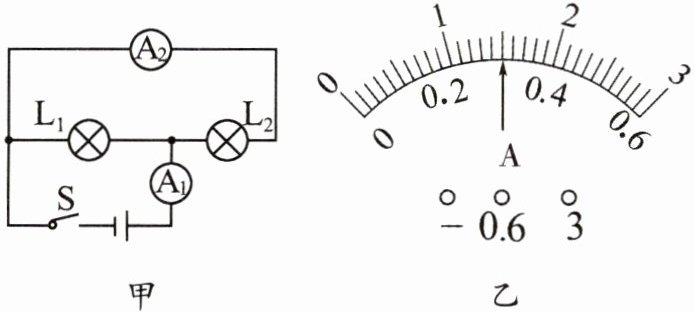

12. 如图甲所示电路，两灯正常发光，电流表 $ A_1 $ 的示数为 $ 0.4 \, A $，电流表 $ A_2 $ 的示数如图乙所示。则(B)


A.两灯是串联连接的
B.通过 $ L_1 $ 的电流是 $ 0.4 \, A $
C.通过 $ L_2 $ 的电流是 $ 1.5 \, A $
D.电流表 $ A_2 $ 的示数是 $ 0.3 \, A $

答案： 12.B

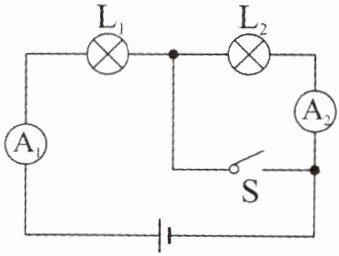

13. 如图所示，当开关 $ S $ 断开时电流表 $ A_1 $、$ A_2 $ 的示数分别为 $ I_1 $、$ I_2 $，当开关 $ S $ 闭合时电流表 $ A_1 $、$ A_2 $ 的示数分别为 $ I_1' $、$ I_2' $，则下列各式正确的是(D)


A.$ I_1 = I_2 $、$ I_1' = I_2' = 0 $
B.$ I_1 ＞ I_2 $、$ I_1' ＞ I_2' = 0 $
C.$ I_1 ＜ I_2 $、$ I_1' ＜ I_2' = 0 $
D.$ I_1 = I_2 $、$ I_1' ＞ I_2' = 0 $

答案： 13.D
