《2025年第一学堂九年级物理全一册教科版》

1. 滑动变阻器的工作原理：靠改变电阻丝在电路中的长度来改变电阻。现有两个滑动变阻器的规格分别为“$ 10 \Omega $ $ 0.3 A $”和“$ 30 \Omega $ $ 0.6 A $”，将它们串联接入电路中，则电路中允许通过的最大电流为0.3 $ A $。

答案： 长度　0.3

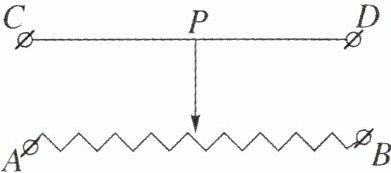

2. 如图所示为滑动变阻器的结构示意图。
(1)当把 $ C $ 和 $ B $ 接入电路中，若滑片 $ P $ 向右移动时，连入电路的电阻丝的长度将变短，接入电路的电阻将变小。

(2)当把 $ D $ 和 $ A $ 接入电路中，若滑片 $ P $ 向右移动时，连入电路的电阻丝的长度将变长，接入电路的电阻将变大。
(3)当把 $ A $ 和 $ B $ 接入电路时，接入电路的电阻将不变。

答案：
(1)变短　变小　
(2)变长　变大　
(3)不变

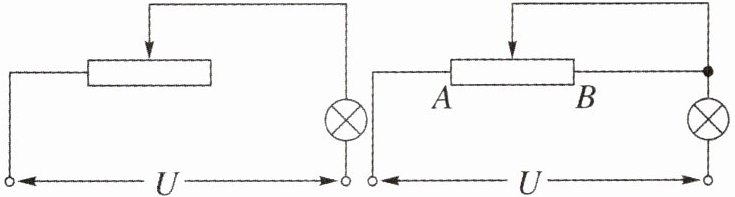

3. 如图，以下两种滑动变阻器的作用效果是相同(选填“相同”或“不同”)的。

答案： 相同

4. 如图，若使滑片 $ P $ 向右滑动时滑动变阻器接入电路中的阻值变大，应连接(A)


A.$ ac $
B.$ ab $
C.$ bc $
D.$ bd $

答案： A

5. 关于滑动变阻器的使用，下面说法中正确的是(B)

A.应将滑动变阻器金属杆两端的接线柱同时接入电路
B.通过电阻丝的电流不能超过其允许通过的最大值
C.在闭合开关前，应将滑片置于变阻器的中点
D.滑动变阻器连入电路的阻值不可能为零

答案： B

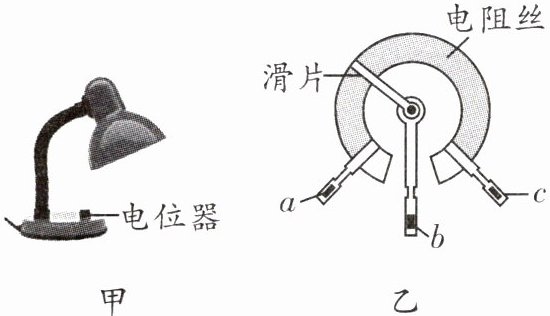

6. 如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。$ abc $ 是它的三个接线柱，$ ac $ 分别与弧形电阻丝的两端相连，$ b $ 与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是(B)


A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将 $ ab $ 接入电路，顺时针转动旋钮时灯泡变亮
D.若只将 $ bc $ 接入电路，顺时针转动旋钮时灯泡变暗

答案： B
