《2025年第一学堂九年级物理全一册教科版》

【例题 1】关于电功，下列说法

不

正

确

的是(B)

A.电流做功越多，消耗的电能就越多
B.电能和电功本质是一样的
C.焦耳和千瓦时是电功的单位
D.电流做功的本质是电能转化为其他形式的能的过程

答案： B

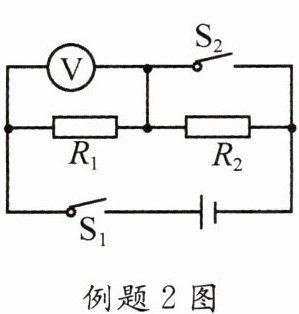

【例题 2】在如图所示的电路中，电源电压保持不变，开关 $ S_1 $、$ S_2 $ 都闭合时电压表的示数为 $ 6 \, V $，通过 $ R_1 $ 的电流为 $ 0.6 \, A $；只闭合开关 $ S_1 $ 时，电压表的示数为 $ 2 \, V $。
(1) 两电阻的阻值分别为 $ R_1 = $10 Ω，$ R_2 = $20 Ω。
(2) 只闭合开关 $ S_1 $ 时，$ 10 \, s $ 内 $ R_1 $、$ R_2 $ 及总电路消耗的电能分别为 $ W_1 = $4J，$ W_2 = $8J，$ W_{总} = $12J。

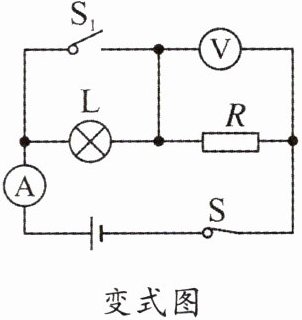

【变式】如图所示电路，电源电压不变，开关 $ S $ 处于闭合状态，当开关 $ S_1 $ 由断开到闭合时，以下说法正确的是(C)
A. 电压表示数不变
B. 电流表示数变小
C. 电压表与电流表示数的比值不变
D. 在相同时间内，电路消耗的电能变小

答案：
(1)10 Ω 20 Ω
(2)4J 8J 12J
变式 C

【例题 3】如图所示的电能表的读数是201.8 $ kW \cdot h $；若该电能表的表盘转了 $ 360 $ 转，则此时的用电器消耗了0.6 $ kW \cdot h $ 的电能。

答案： 201.8 0.6

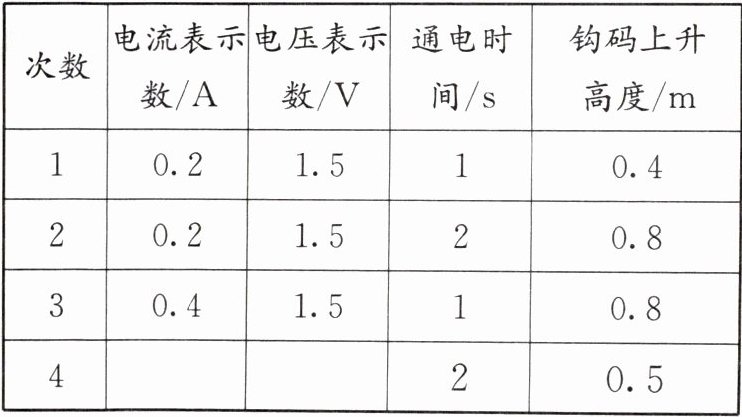

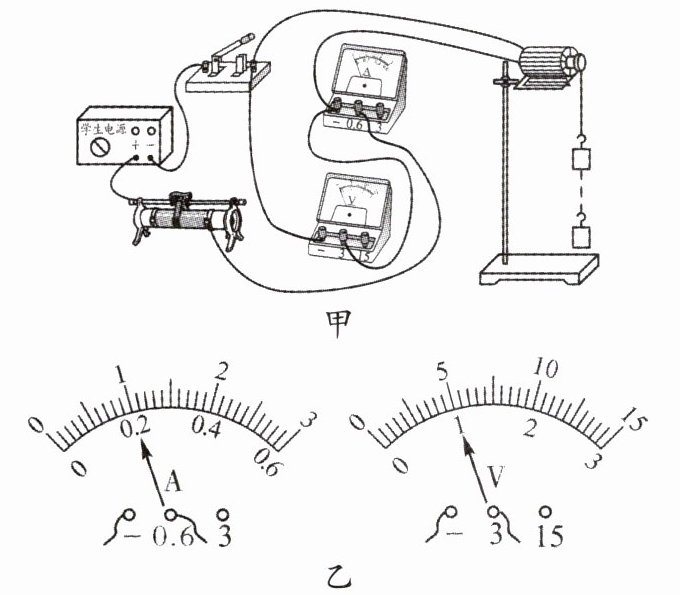

【例题 4】利用如图甲所示的实验装置探究“电流做功多少跟什么因素有关”。将质量一定的钩码通过细线挂在定滑轮下面，闭合开关，电动机将钩码提升得越高，表明电流做的功越多，电路中的电源电压可调，电压表测量电动机两端的电压，电流表测量通过电动机的电流，现将测得的实验数据记录在下表中。


(1) 电流通过电动机将钩码提升的过程，是将电能转化为机械能的过程。
(2) 比较实验次数 $ 1 $ 和 $ 2 $，可以归纳出的结论是在电压与电流一定时，通电时间越长,电流做功越多。
(3) 比较实验次数1和3，可知电流做功与电流有关。
(4) 第 $ 4 $ 次实验中电流表和电压表的示数如图乙所示，请将电表示数填入表中相应位置。
(5) 观察表中数据，可以归纳出电流做功与电压、电流和通电时间有关。

答案：
(1)电 机械
(2)在电压与电流一定时，通电时间越长,电流做功越多
(3)1 3
(4)0.2 1
(5)电压、电流和通电时间
