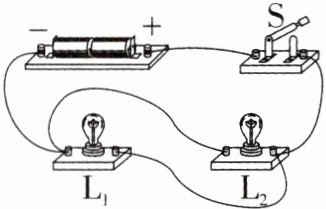

6. 在“怎样使两个小灯泡亮起来”实验中，如图是小明连接的实物电路图，闭合开关后发现灯 L₁ 不亮，灯 L₂ 亮，针对实验和实验现象的说法中正确的是(D)


A.两灯泡是串联连接
B.选用的两个灯泡规格尽量相同
C.灯 L₁ 发生了短路故障
D.更换 L₁ 后使其工作，灯 L₂ 的亮度基本不变

答案： D

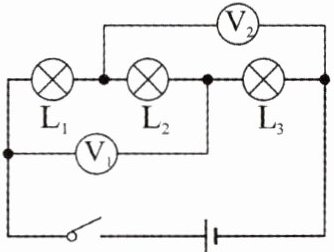

7. 如图所示的电路中，闭合开关，电压表 V₁ 的示数是 7.5 V，电压表 V₂ 的示数为 9 V，若电源电压为 12 V，则 L₂ 两端电压是(A)


A.4.5 V
B.5.5 V
C.3 V
D.2 V

答案： A

8. 下列数据中，

不

合

理

的是(C)

A.普通木质铅笔芯的电阻大约在 10 Ω
B.家用电冰箱工作电流约 1.1～1.7 A
C.人体的安全电压为 36 V
D.人体感觉比较舒适的温度约为 23 ℃

答案： C

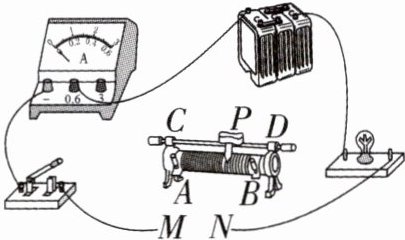

9. 如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 P 向左移动时，灯泡变亮。则下列接法符合要求的是(A)


A.M 接 A，N 接 D
B.M 接 B，N 接 C
C.M 接 A，N 接 B
D.M 接 C，N 接 D

答案： A

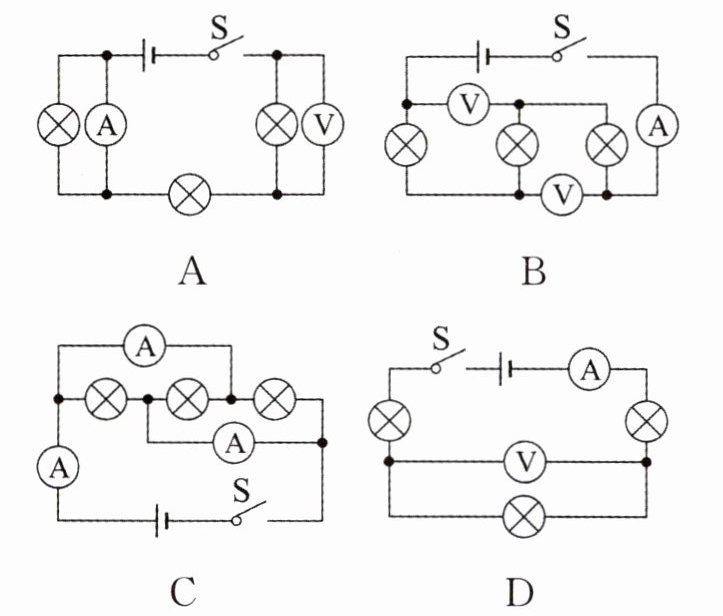

10. 在如图所示的四个电路中，三个灯泡并联的是(C)

答案： C

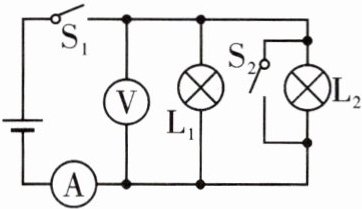

11. 如图所示的电路中，电源电压为 3 V，当开关 S₁、S₂ 都闭合时，则(A)


A.电流表将被烧坏
B.电压表被烧坏
C.两只灯泡都将被烧坏
D.灯 L₁ 亮，灯 L₂ 不亮

答案： A

12. 在如图所示电路的〇里填上适当的电表符号。要求：闭合开关 S，两灯均能发光。

答案：
