《2025年第一学堂九年级物理全一册教科版》

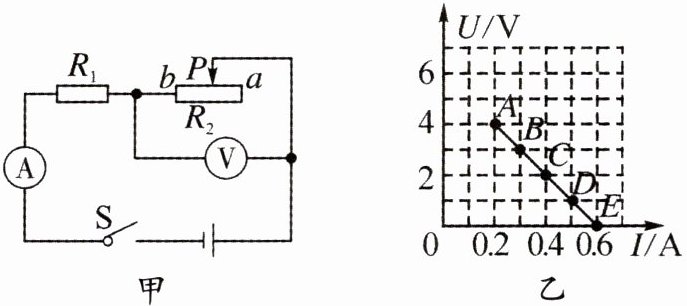

17. 如图甲所示电路，电源电压不变，$R_{1}$为定值电阻。闭合开关 S，将滑动变阻器$R_{2}$的滑片 P 从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器$R_{2}$的最大阻值是20Ω；滑动变阻器的滑片 P 在中点时，电流表的示数为0.3A。

答案： 20 0.3

18. 一电路中两个变阻器串联，一个标有“100 Ω 2 A”字样，另一个标有“50 Ω 1.5 A”字样，则此电路的最大电阻值和允许通过的最大电流分别为(A)

A.150 Ω 1.5 A
B.150 Ω 2 A
C.100 Ω 2 A
D.100 Ω 1.5 A

答案： A

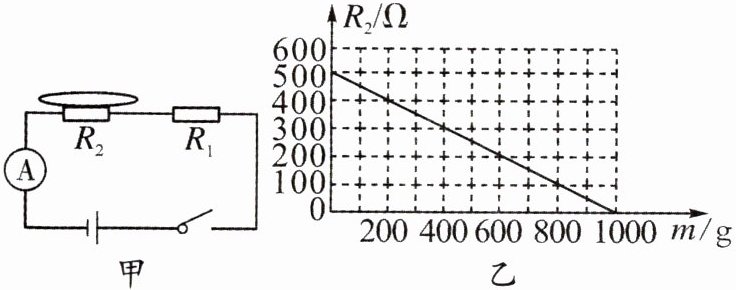

19. 如图甲是某电子秤的原理示意图，$R_{1}$的阻值为 100 Ω，托盘下方的电阻$R_{2}$为压敏电阻，其电阻大小与托盘内所放物体质量 m 大小的关系如乙图所示，电源电压为 6 V 保持不变，则(C)

A.$R_{2}$的阻值变化范围为 0～1000 Ω
B.电路中电流的变化范围为 0.1～0.6 A
C.电路中电流为 0.02 A 时，托盘内物体的质量为 600 g
D.托盘内物体质量为 400 g 时，电流表的示数为 0.01 A

答案： C

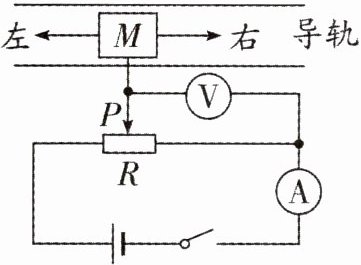

20. 小丽设计了如图所示的简易电子距离测量仪，R 是一根粗细均匀的电阻丝，其每厘米长的电阻为 0.5 Ω，电路各部分均接触良好。物体 M 只能在导轨上做直线运动，并带动与之相连的金属滑片 P 移动，电压表示数可反映物体 M 移动的距离。开始测量前，将金属滑片 P 置于电阻丝中点，此时电压表和电流表示数分别为 1.5 V 和 0.2 A，由此可知(D)

A.电阻丝的总电阻为 7.5 Ω
B.当电压表示数为 2 V 时，物体 M 向右移动了 5 cm
C.当电压表示数为 1 V 时，物体 M 向左移动了 5 cm
D.若开始测量前，将金属滑片 P 置于电阻丝某端点，可测量的最大距离为 30 cm

答案： D
