6. 图中电源电压保持 $6\ V$ 不变，灯泡 $L$ 标有“$6\ V\ \ 6\ W$”字样，开关闭合后在滑片 $P$ 从 $b$ 端向 $a$ 端滑动的过程中，下列说法正确的是(A)

A.灯泡两端的电压不断增大
B.通过灯泡的电流不断减小
C.灯泡消耗的电功率不断减小
D.灯泡消耗的电功率恒定不变

答案： 6.A

7. 如图所示电路，电源电压为 $3\ V$，灯 $L_{1}$ 标有“$6\ V\ \ 6\ W$”字样，灯 $L_{2}$ 标有“$3\ V\ \ 3\ W$”字样，灯丝电阻不变。下列有关说法正确的是(D)

A.开关 $S_{2}$ 断开，$S_{1}$ 接 $b$，$L_{1}$ 可以正常发光
B.开关 $S_{2}$ 断开，$S_{1}$ 接 $a$，$L_{2}$ 实际功率为 $3\ W$
C.开关 $S_{2}$ 断开，$S_{1}$ 接 $a$，$L_{2}$ 更亮
D.开关 $S_{2}$ 闭合，$S_{1}$ 接 $b$，$L_{2}$ 更亮

答案： 7.D

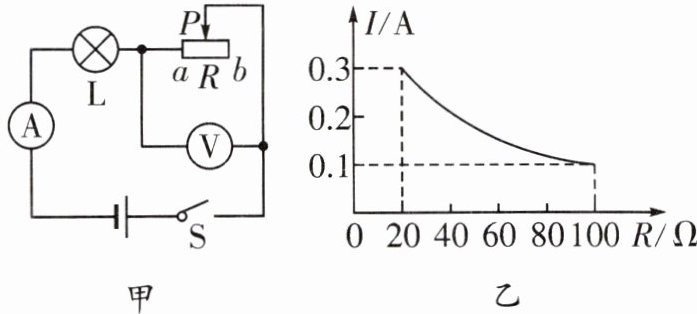

8. 如图甲所示的电路中，电源电压不变，小灯泡 $L$ 的阻值不变，滑动变阻器 $R$ 的规格是“$100\ \Omega\ \ 1\ A$”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图像，如图乙所示。下列说法正确的是(C)


A.电源电压为 $6\ V$
B.小灯泡的电阻为 $10\ \Omega$
C.小灯泡的额定功率为 $1.8\ W$
D.整个电路电功率最小时，$20\ s$ 内滑动变阻器消耗的电能为 $12\ J$

答案： 8.C

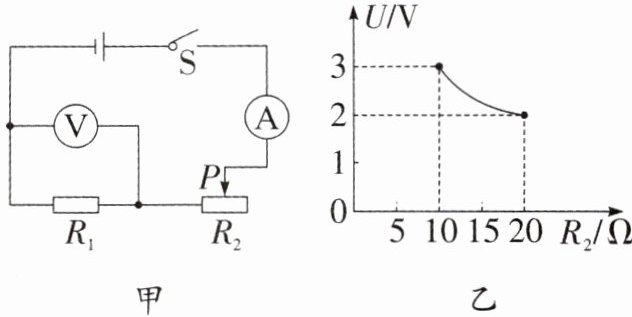

9. (2024·淮安)如图甲所示，电源电压保持不变，$R_{1}$ 为定值电阻，滑动变阻器 $R_{2}$ 的最大阻值为 $20\ \Omega$。电压表量程为 $0\sim3\ V$，电流表量程为 $0\sim0.6\ A$。在保证电路各元件安全的前提下，电压表的示数随滑动变阻器 $R_{2}$ 阻值变化的关系图像如图乙所示。下列说法中正确的是(D)


A.电源电压为 $7.5\ V$
B.定值电阻 $R_{1}$ 阻值为 $5\ \Omega$
C.电路的最小功率为 $0.6\ W$
D.电流表示数变化范围为 $0.2\sim0.3\ A$

答案： 9.D

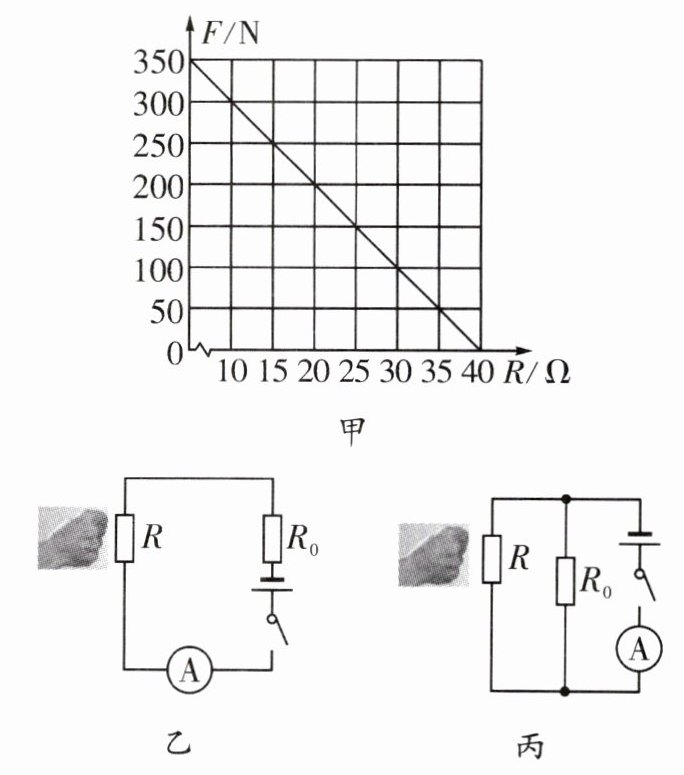

10. $R$ 是一个随推力 $F$ 变化而变化的电阻，$F$ 与 $R$ 的关系如图甲所示。现有如图乙、丙的两个电路，$R_{0}$ 为定值电阻，阻值为 $20\ \Omega$，电源电压恒为 $6\ V$，电流表量程为 $0\sim0.6\ A$。

（1）当小白同学推力为 $0$ 时，求电阻 $R$ 的阻值；
（2）用 $300\ N$ 的力推电阻，求 $R_{0}$ 的电功率（图乙）；
（3）图丙中当干路电流不超过电流表量程时，小白同学推力 $F$ 的最大值。

答案： 10.解：
(1)由甲图可知，当F=0时，电阻R=40Ω。
(2)图乙中，R和R₀串联，已知F=300N，由甲图可知电阻R=10Ω，串联电路的电流：$I=\frac{U_总}{R_总}=\frac{6V}{20Ω+10Ω}=0.2A；$R₀的功率：P=I²R₀=(0.2A)²×20Ω=0.8W。
(3)图丙中，R和R₀并联，通过R₀的电流：$I₀=\frac{U}{R₀}=\frac{6V}{20Ω}=0.3A；$由于电流表的量程为0～0.6A，干路电流最大为I_max=0.6A；根据并联电路电流的特点，通过R的最大电流I'=0.6A-0.3A=0.3A，则电阻R的阻值：$R'=\frac{U}{I'}=\frac{6V}{0.3A}=20Ω，$由图甲可知推力F'=200N。
答：
(1)当小白同学推力为0时，电阻R的阻值为40Ω；
(2)用300N的力推电阻，R₀的电功率为0.8W；
(3)图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值为200N。
