《2025年第一学堂九年级物理全一册教科版》

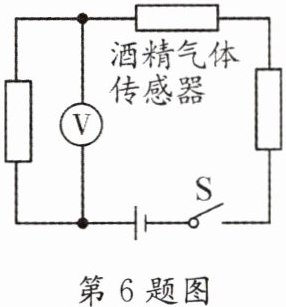

6. 酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图。图中酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，如果测试到的酒精气体浓度越大，那么(C)

A.传感器的电阻越大
B.通过传感器的电流越小
C.传感器两端的电压越小
D.电压表的示数越小

答案： C

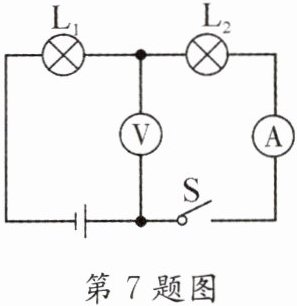

7. 如图所示电路，电源电压恒定为 12 V，L₁、L₂ 为两只相同的灯泡，灯泡的额定电压为 12 V，灯丝电阻为 24 Ω 且保持不变，电压表和电流表连接完好。当闭合开关 S 时，发现灯 L₁ 不发光，灯 L₂ 发光，则此时电压表和电流表的示数分别为(B)

A.6 V 0.25 A
B.12 V 0.5 A
C.0 0.25 A
D.0 0.5 A

答案： B

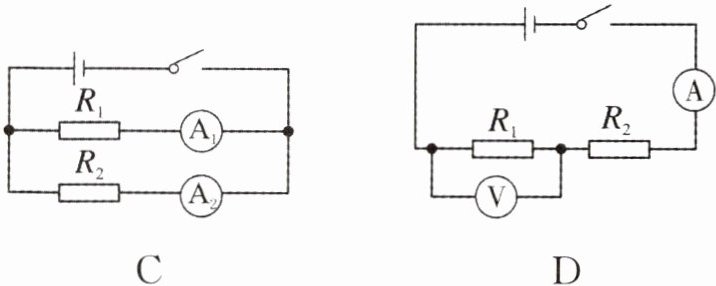

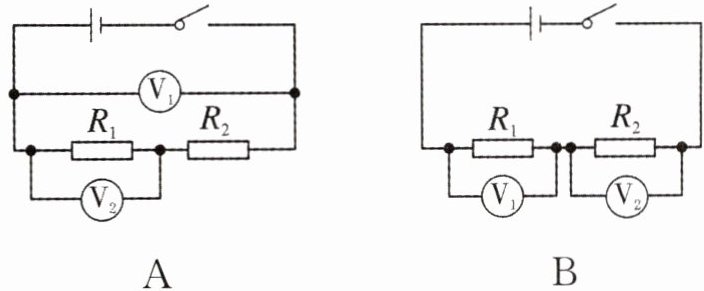

8. 为了测量 R₂ 阻值的大小，R₁ 是定值电阻且阻值已知，电源电压未知。四位同学分别设计了如图所示的电路，其中

不

可

行

的是(D)

答案： D

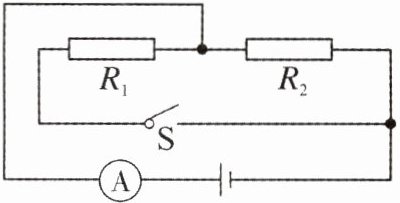

9. 如图所示，当开关 S 断开和闭合时，电流表示数之比是 1∶4，则电阻 R₁ 和 R₂ 之比是(B)

A.1∶4
B.1∶3
C.4∶1
D.2∶3

答案： B

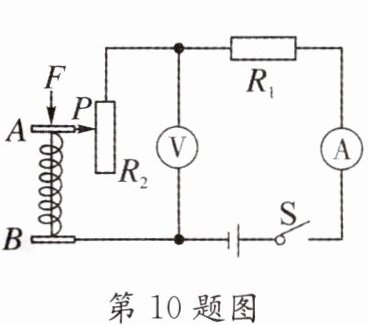

10. 如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可以收缩的导线，R₁ 为定值电阻。当闭合开关 S，压力 F 增大时，电流表与电压表的示数变化情况是(B)

A.电流表的示数变大，电压表的示数变小
B.电流表的示数变小，电压表的示数变大
C.电流表、电压表的示数都变大
D.电流表、电压表的示数都变小

答案： B

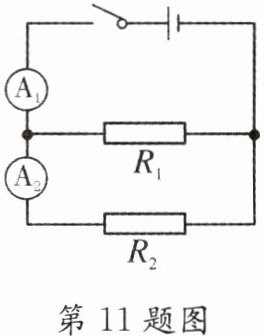

11. 在如图所示的电路中，电源电压恒为 24 V，电阻 R₁ = R₂ = 120 Ω，两只电流表的量程均为 0～0.6 A，当闭合开关时，两只电流表的示数均为 0.2 A，若故障由这两个电阻中的其中一个引起，则出现的故障是(D)

A.R₂ 短路
B.R₂ 开路
C.R₁ 短路
D.R₁ 开路

答案： D

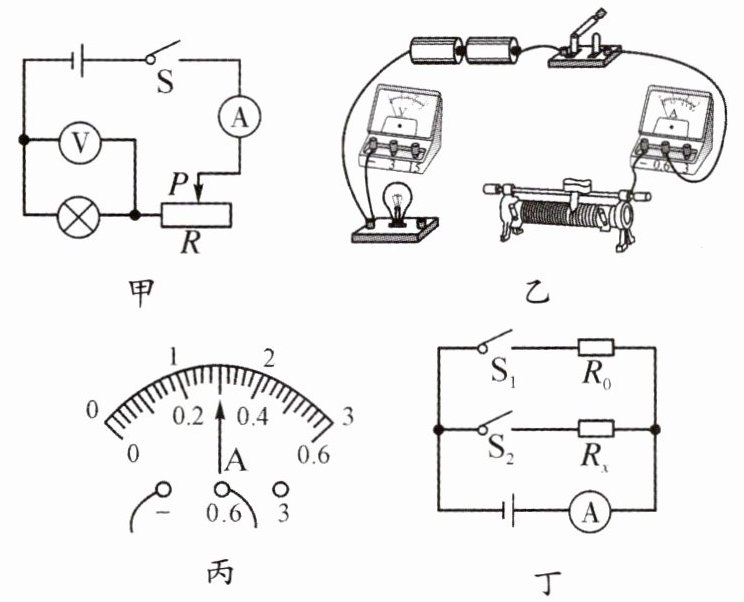

12. 小明用如图甲所示的电路测量额定电压为 2.5 V 的小灯泡的电阻，图乙是小明未完成连接的实验电路。

(1)请你按照图甲电路图，用笔画线代替导线，完成图乙中实验电路的连接。
(2)小明将电路连接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是0.3A，小灯泡的阻值是8.3Ω(小数点后保留一位)。
(3)当电压值改变的时候，小灯泡的阻值变化(选填“变化”或“不变”)。
(4)小明又想测某未知电阻 Rₓ 的阻值，设计了如图丁所示的电路(R₀ 为已知阻值的定值电阻)，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出 Rₓ 的表达式。
实验步骤：
A. 按照设计的电路图连接电路；
B. 断开开关 S₂、闭合开关 S₁，记录电流表示数为 I₁；
C. 断开开关S₁、闭合开关S₂，记录电流表示数为I₂。
表达式：Rₓ =$\frac{I_1R_0}{I_2}$(用已知和测量的物理量的符号表示)。

答案：
(2)0.3　8.3　
(3)变化　
(4)断开开关S₁、闭合开关S₂，记录电流表示数为I₂　$\frac{I_1R_0}{I_2}$
