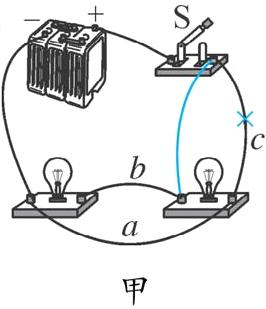

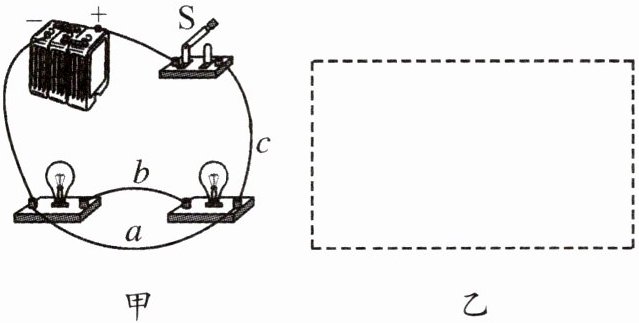

8. 如图甲所示电路：

(1)闭合开关后，电路将短路(选填“通路”“开路”或“短路”)。
(2)去掉导线 $ a $后，电路是串联电路。
(3)改变 $ a $、$ b $、$ c $三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”，后更改接法)，然后在图乙虚线框内画出所更改后的整个电路的电路图。

答案：
8.
(1)短路　
(2)串
(3)
　

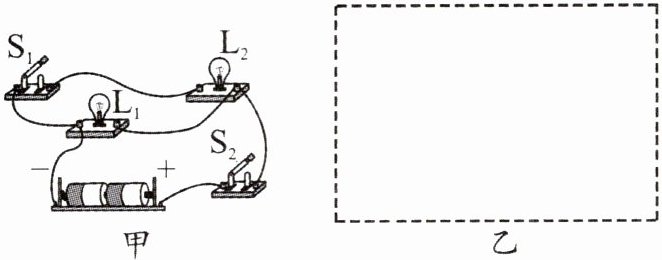

9. 根据如图甲所示的实物电路，在图乙虚线框内画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）

答案：
9.

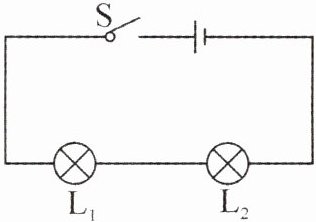

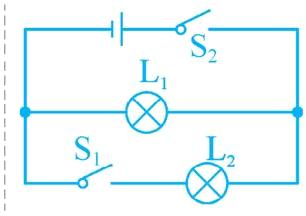

10. 如图所示，以笔画线代替导线完成电路连接，要求：$ L_1 $、$ L_2 $并联，开关 $ S $控制整个电路。

答案：

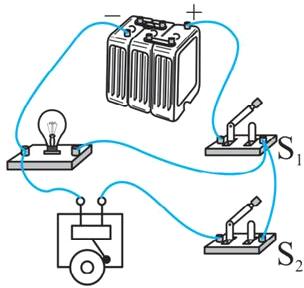

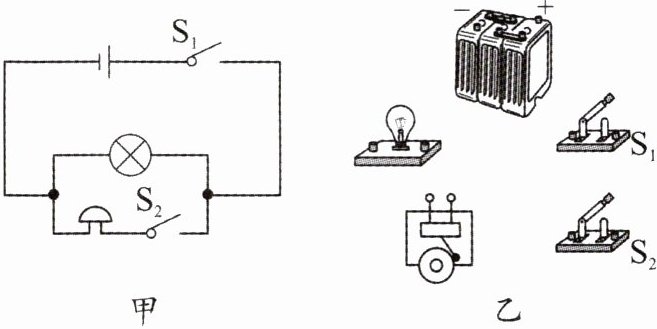

11. 用笔画线代替导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）

答案：

12. (双选)如图所示电路，闭合开关 $ S $后，发现灯均不亮，如果故障只有一处，此电路的故障

不

可

能

是(CD)


A.电灯 $ L_1 $灯丝断了
B.开关 $ S $接触不良
C.电灯 $ L_1 $短路
D.电灯 $ L_2 $短路

答案： 12.CD

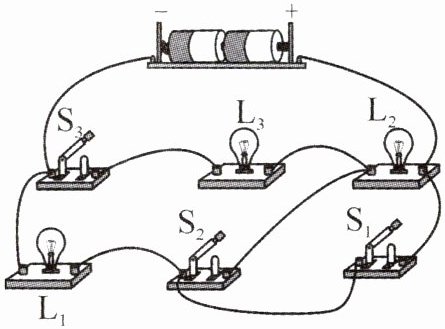

13. 如图，下列关于电路的连接，说法

错

误

的是(A)


A.三个开关都闭合时，灯 $ L_2 $与 $ L_3 $并联
B.只闭合开关 $ S_2 $时，灯 $ L_1 $与 $ L_2 $串联
C.只闭合开关 $ S_3 $时，灯 $ L_2 $与 $ L_3 $串联
D.只闭合开关 $ S_1 $时，只有灯 $ L_1 $连入电路

答案： 13.A
