《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

1. 在“伏安法测电阻”实验中,若电源电压为 $ 15 \, V $,被测电阻阻值约为 $ 50 \, \Omega $,电流表有 $ 0 \sim 0.6 \, A $ 和 $ 0 \sim 3 \, A $ 两个量程,电压表有 $ 0 \sim 3 \, V $ 和 $ 0 \sim 15 \, V $ 两个量程。为了减小因电表的量程选择而引起的误差,电压表应选用0~15V量程,电流表应选用0~0.6A量程。

答案： 0~15V　0~0.6A

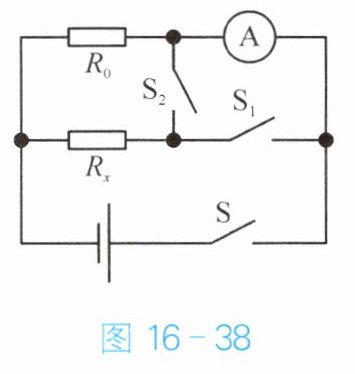

2. 实验室的电压表不慎损坏,小明设计了图 16 - 38 中的电路来测量未知电阻 $ R_x $ 的阻值。已知定值电阻的阻值为 $ R_0 $,电源两端的电压保持不变。请将下列实验步骤补充完整。
(1)当开关 $ S $、$ S_1 $ 闭合,$ S_2 $ 断开时,电流表的示数记为 $ I_1 $。
(2)当开关S、S₂闭合,S₁断开时,电流表的示数记为 $ I_2 $。
(3)求出待测电阻 $ R_x = $$\frac{I_1R_0}{I_2-I_1}$。(用 $ I_1 $、$ I_2 $、$ R_0 $ 表示)

答案： （2）S、S₂闭合,S₁断开　（3）$\frac{I_1R_0}{I_2-I_1}$

- 家庭电路的组成

- 家庭电路一般由哪些部分组成？
A：电能表；B：空气开关；C：双孔插座；
D：开关；E：三孔插座。
- 电路及其连接
- 家庭电路是如何连接的？
家庭电路中火线与零线之间的电压是220V。
电灯、插座是并联接入电路的；控制用电器的开关与用电器之间是串联连接的。
家庭电路中的三孔插座,有一个孔就是与地线相连。
国家标准规定：带有金属外壳的家用电器,其金属外壳必须接地。
- 测电笔
- 如何使用测电笔？
测电笔是用来辨别火线和零线的工具。
使用时,让测电笔的笔尖金属体接触待测导体,手指接触测电笔的笔尾金属。
当测电笔的氖管发光时,说明此时测电笔接触的是火线。
- 安全用电的原则
- 生活用电时应注意哪些问题？
触电事故是指一定大小的电流通过人体所引起的伤害事故。家庭电路中的触电事故,都是人体直接接触火线引起的。
安全电压是不高于36V的电压。
安全用电原则包括不接触低压带电体,不靠近高压带电体。

答案： 双孔插座；开关；三孔插座；空气开关；电能表；220；并；串；地线；接地；火线；零线；笔尾；火线；一定大小；火线；36；高
