6. 一个灯泡标有“$6V\ 3.6W$”字样,假设灯泡电阻不变。求：
(1) 此灯泡的电阻。
(2) 此灯泡两端电压为$3V$时的实际功率。

答案： （1）$10\Omega$ （2）0.9 W

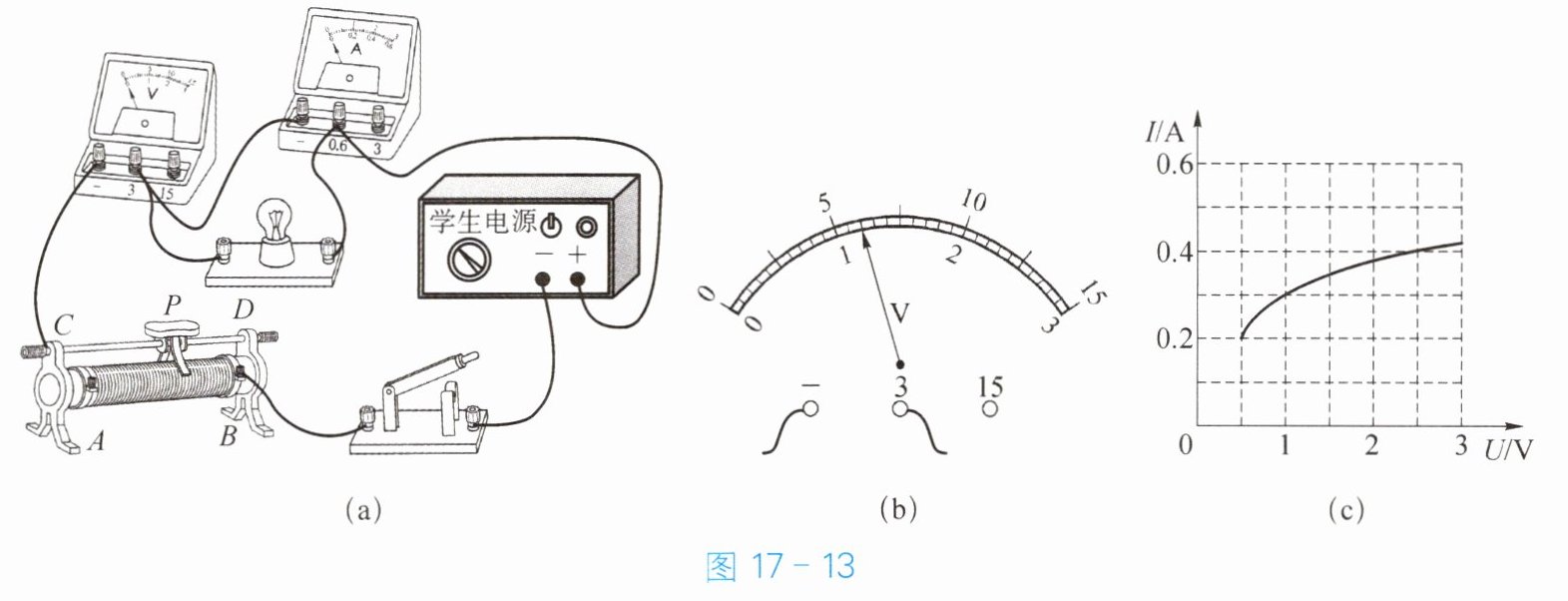

7. 小明在“测量小灯泡的电功率”实验中,选用合适的器材并连成如图$17 - 13$(a)所示的实物电路。其中电源电压为$6V$,小灯泡的额定电压为$2.5V$(灯丝电阻约为$6\Omega$),滑动变阻器标有“$50\Omega\ 0.5A$”字样。
(a) (b) (c)

(1) 小明的电路存在连接错误,只需调整一根导线,即可使电路连接正确。请你在应调整的导线上画“$×$”,并用笔画线表示导线,连接成正确的电路。
(2) 正确连接电路后,闭合开关,移动滑动变阻器的滑片,电压表的示数如图$17 - 13$(b)所示。为了测量小灯泡的额定功率,应将滑片向\underline{\quad\quad}(选填“$A$”或“$B$”)端移动。
(3) 通过小灯泡的电流与其两端电压变化的情况如图$17 - 13$(c)所示,则小灯泡的额定功率是\underline{\quad\quad} $W$。
(4) 小明还想用本实验所用器材探究电流和电压的关系,小华认为不可行,请你帮小华说明理由：\underline{\quad\quad}。

答案：

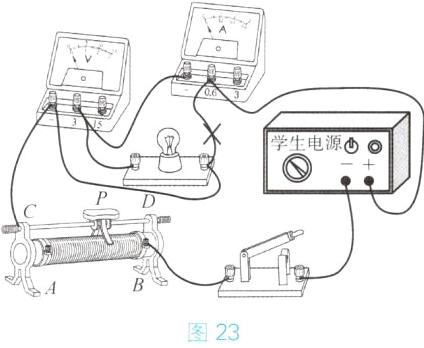

（1）如图 23 所示 （2）B （3）1 （4）小灯泡的电阻会随温度变化而变化

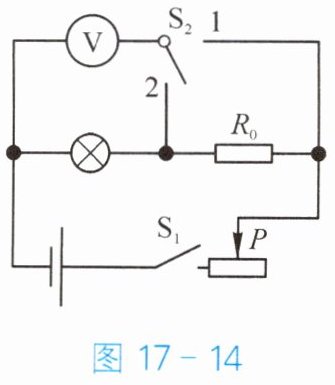

8. 小聪利用已知阻值为$R_{0}$的电阻和单刀双掷开关等实验器材,设计了如图$17 - 14$所示的电路,测出了灯泡的额定功率。已知灯泡的额定电压为$2.5V$,请完成下列实验步骤。

(1) 闭合开关$S_{1}$,将开关$S_{2}$接2(选填“$1$”或“$2$”),移动滑片$P$,使电压表的示数为2.5 $V$。
(2) 再将开关$S_{2}$接1(选填“$1$”或“$2$”),保持滑片$P$的位置不动,读出电压表的示数$U$。
(3) 灯泡额定功率$P_{额}= $ $2.5× \frac{U - 2.5}{R_{0}}$。(用题中字母表示)

答案： （1）2　2.5 （2）1 （3）$2.5× \frac{U - 2.5}{R_{0}}$
