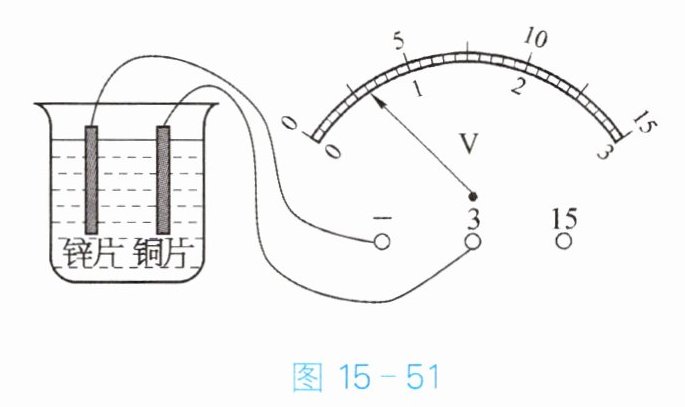

6. 将铜片和锌片放入装有盐水的烧杯中,就成了一个自制电池。用导线连接电压表、铜片和锌片,测量此自制电池的电压,如图15-51所示。下列说法中正确的是(A)。

A.电池的电压为0.6 V
B.电池的电压为3 V
C.锌片是此自制电池的正极
D.铜片是此自制电池的负极

答案： A

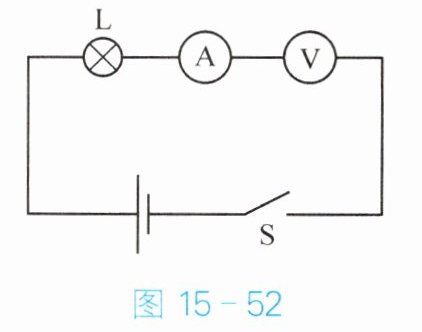

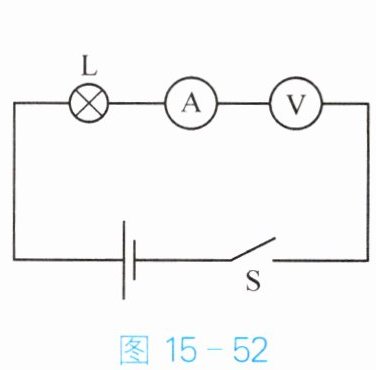

7. 将完好的电流表、电压表、小灯泡组成如图15-52所示的电路。闭合开关S,电路各处接触良好,则(B)。

A.电流表指针会明显偏转
B.电压表指针会明显偏转
C.小灯泡会发光
D.电池会被烧坏

答案： B

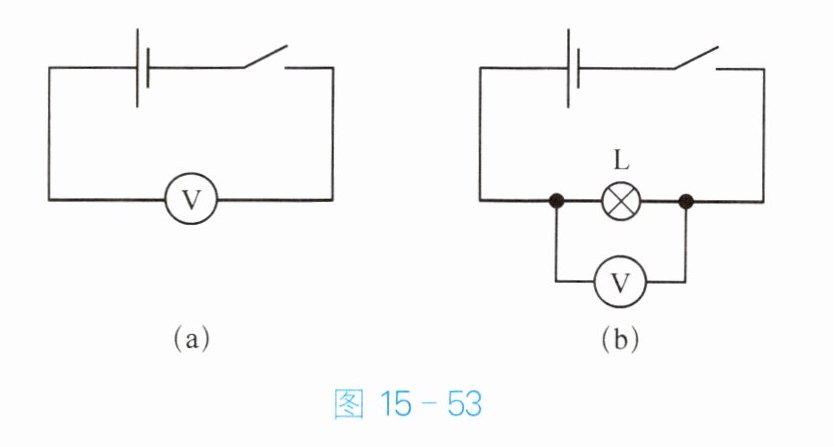

8. 在“用电压表测量电压”实验中,小明先把电压表接在电源两端,如图15-53(a)所示,闭合开关后,测得电压为$U_1；$再将灯L接入电路,使电压表与灯L并联,如图15-53(b)所示,闭合开关后,测得电压为$U_2。$这两个电压的大小关系是(B)。

$A. U_1＞U_2$
$B. U_1= U_2$
$C. U_1＜U_2$
$D. 无法判断$

答案： B
