《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

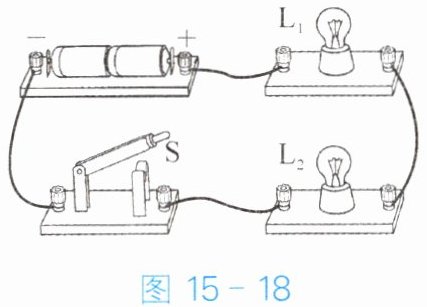

5. 图15-18所示的实物图中,闭合开关S后,下列说法中正确的是(C)。

A.灯泡$L_1、$$L_2$并联

B.电路中没有持续的电流
C.若灯泡$L_1$的灯丝烧断了,则灯泡$L_2$会熄灭
D.开关S只能控制灯泡$L_2$

答案： C

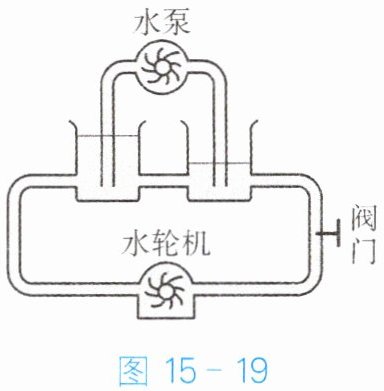

1. 电路和水路有许多相似之处。如图15-19所示,水路中有一个阀门,电路中与其作用相似的是(C)。

A.电源
B.用电器
C.开关
D.导线

答案： C

2. 判断下列电路应采用什么连接方式。(均选填“串联”或“并联”)
(1) 公园里夜景装饰灯带中的LED灯：串联。
(2) 家里的电灯和电视机、冰箱：并联。
(3) 台灯的开关与灯泡：串联。
(4) 教室里的日光灯：并联。
(5) 车间内均能单独控制的各台机器：并联。

答案： （1）串联 （2）并联 （3）串联 （4）并联 （5）并联

3. 小明同学用干电池、小灯泡、导线和开关组装了一个电路,闭合开关后发现电池迅速发热。这是因为(B)。
A.电路出现了开路
B.电路出现了短路
C.小灯泡正常发光
D.无法判断

答案： B

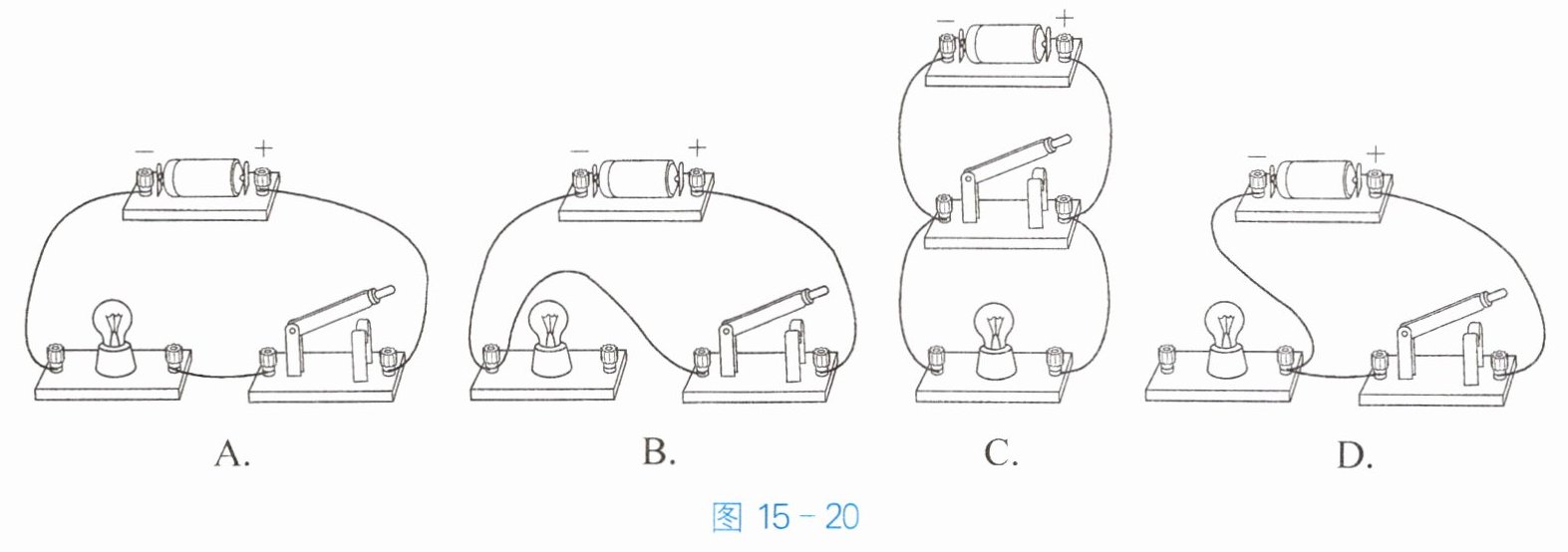

4. 图15-20所示的电路中,当开关闭合时,小灯泡能发光的是(A)。

答案： A
