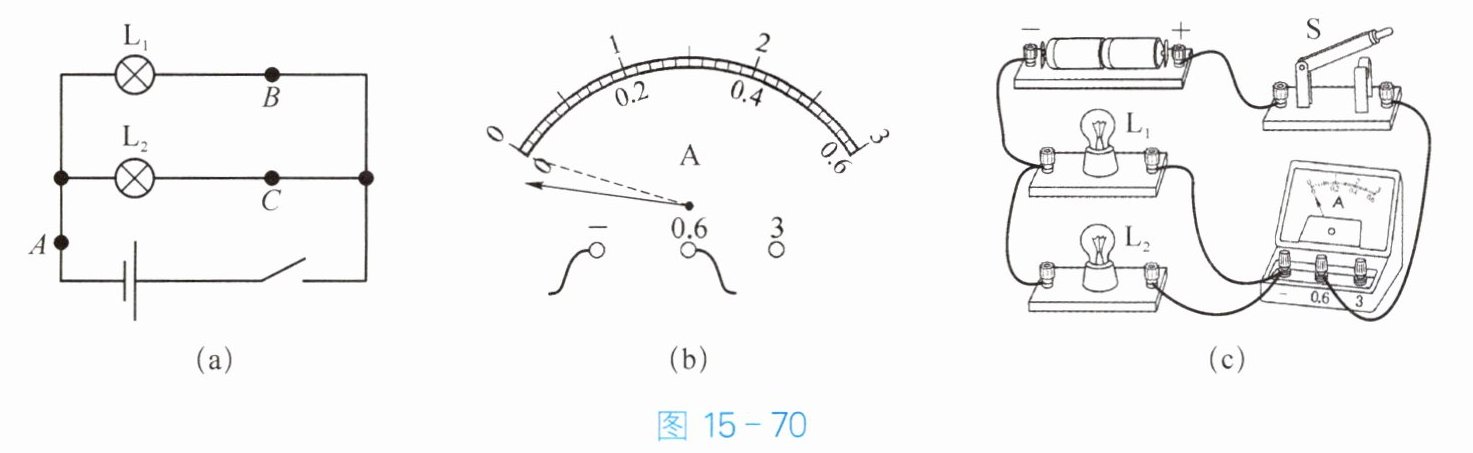

6. 在探究并联电路电流规律的实验中,图15-70(a)是实验电路图。

(1)在连接实物图时,开关应断开。使用电流表测量电流时,应将电流表串联接入电路,小明在开关闭合之前,发现电流表的指针偏转情况如图15-70(b)所示,原因是电流表的指针未调零。在排除故障后,小明连接的电路如图15-70(c)所示,则开关闭合后,电流表测量的是图15-70(a)中A(选填“A”“B”或“C”)处的电流。

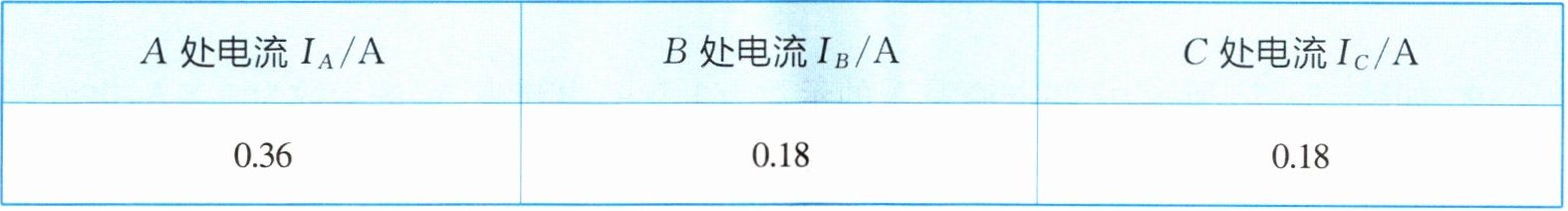

(2)小亮分别把电流表正确地接入图15-70(a)中的A、B、C三处,得到的数据见下表。他由此得出的结论是并联电路中各支路电流相等。他得出该偶然性结论的主要原因是所选灯泡规格相同。该实验还存在的另外一个不妥之处是只做一次实验，结论具有偶然性。结合以上两个不妥之处,请你提出改进方法：选择不同规格的灯泡进行多次实验。
| A处电流I_A/A | B处电流I_B/A | C处电流I_C/A |
| 0.36 | 0.18 | 0.18 |

答案：
(1)断开　串　电流表的指针未调零　A　
(2)所选灯泡规格相同　只做一次实验，结论具有偶然性　选择不同规格的灯泡进行多次实验

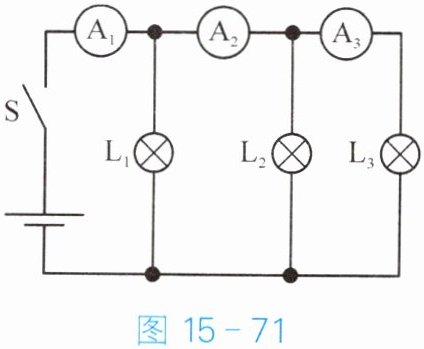

7. 如图15-71所示,开关S闭合后,电流表$A_1、$$A_2、$$A_3$的示数分别是$I_1、$$I_2、$$I_3。$下列关系式中正确的是(C)。

$A. I_1 = I_2 + I_3$
$B. I_1 = I_2 = I_3$
$C. I_1＞I_2＞I_3$
$D. I_1＜I_2＜I_3$

答案： C
