《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

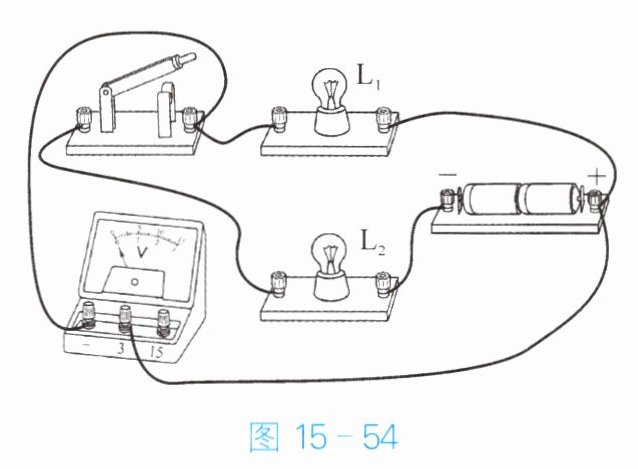

9. 如图15-54所示,当开关闭合后,电压表测出的电压是(A)。

A.灯$L_1$两端的电压
B.灯$L_2$两端的电压
C.电源电压
D.灯$L_2$和电源的总电压

答案： A

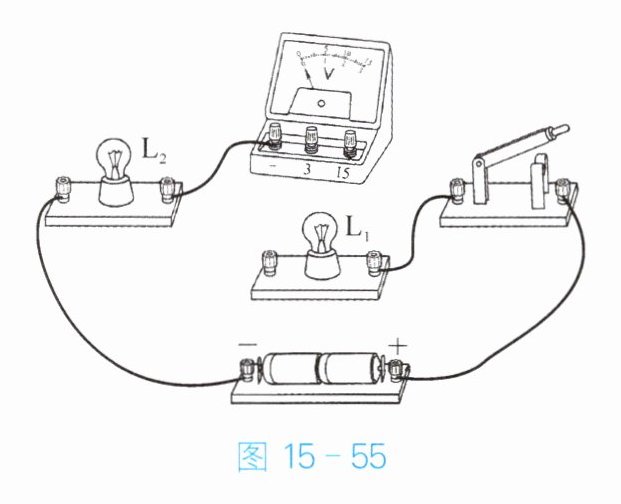

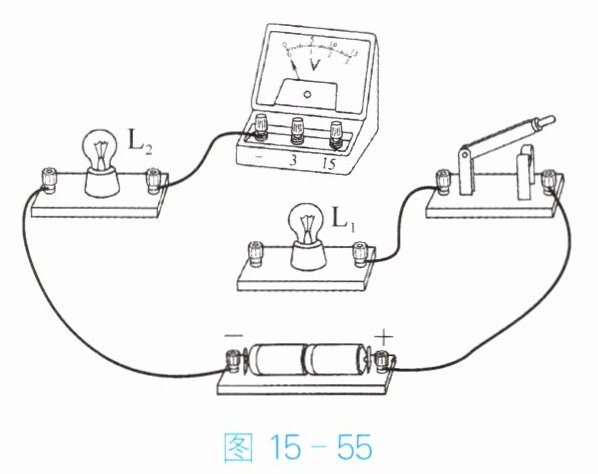

10. 请完成图15-55中的电路,要求两灯泡串联,电压表测$L_1$两端的电压。、

答案：

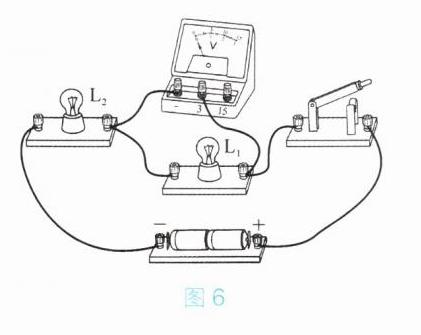

如图6所示

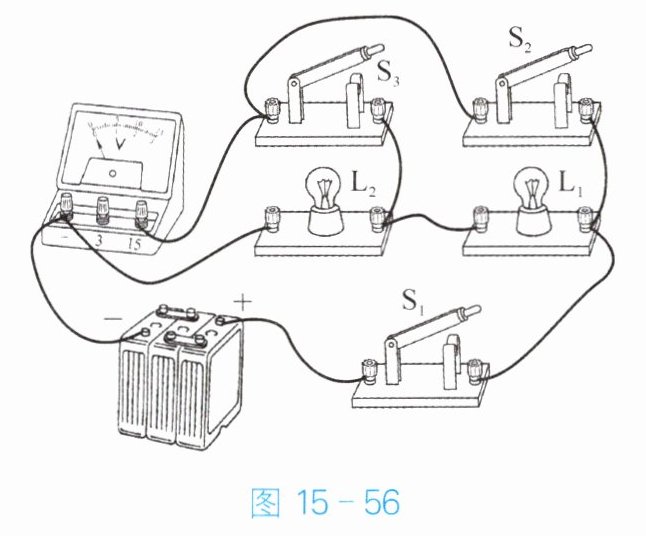

1. 如图15-56所示,闭合$S_1、$$S_2,$断开$S_3,$电压表测量电源的电压；闭合$S_1、$$S_3,$断开$S_2,$电压表测量灯L₂的电压。

答案： 电源　灯L₂

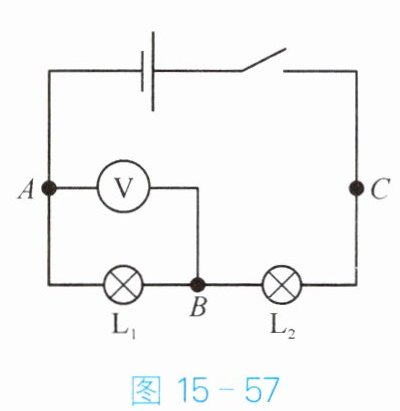

2. 小明在“用电压表测量电压”实验中,设计的电路图如图15-57所示。他先用电压表正确地测量了灯泡$L_1$两端的电压,为了测量灯泡$L_2$两端的电压,他想将电压表接A处的那一段导线改接到电路中的C处,且保持电压表接B处不动。你认为这种接法是不正确(选填“正确”或“不正确”)的,理由是电压表的正、负接线柱接反了。

答案： 不正确　电压表的正、负接线柱接反了
