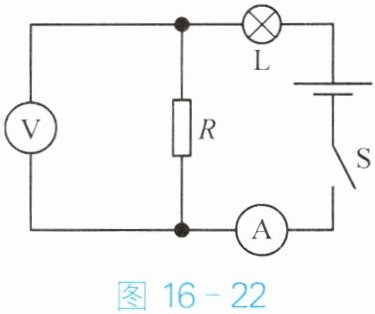

4. 如图 16 - 22 所示,电源电压保持不变,闭合开关$ S $,电路正常工作。过了一会儿,灯$ L $熄灭,电压表的示数为零,则电路故障可能是(A)。

A.灯$ L $开路
B.灯$ L $短路
C.电阻$ R $开路
D.电阻$ R $短路

答案： A

5. 在“探究电流与电压关系”实验中,某实验小组选用了电压为$ 3 \, V $且保持不变的电源。

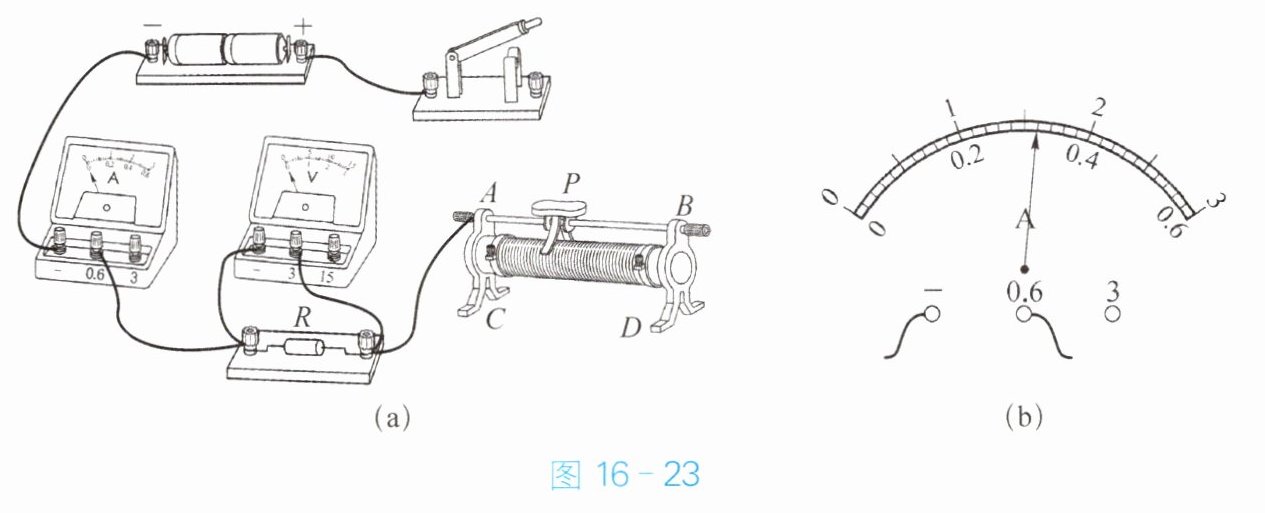

(1)图 16 - 23(a)是该小组连接的电路,请用笔画线表示导线,在图中完成电路连接,要求：滑片$ P $向右移动时,电流表的示数变大。

(2)闭合开关前,滑动变阻器的滑片$ P $应置于 (选填“A”或“B”)端。
(3)移动滑片$ P $到某一位置时,电阻$ R 两端的电压为 1.6 \, V $,电流表的示数如图 16 - 23(b)所示,此时通过电阻$ R $的电流为 A。
(4)分析下表中的数据,可得实验结论： 。
| 实验序号 | 1 | 2 | 3 | 4 |
| 电压$ U / V $ | 0.8 | 1.6 | 2.4 | 3.0 |
| 电流$ I / A $ | 0.16 | | 0.48 | 0.58 |
(5)本实验中,滑动变阻器的作用为：① ；② 。

答案：

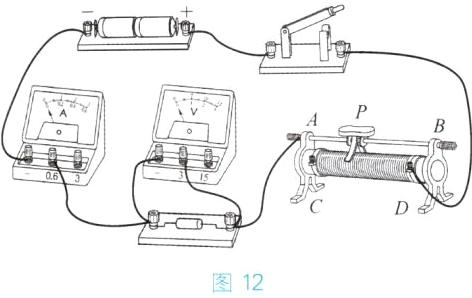

(1)如图12所示
(2) A
(3) 0.32
(4) 当电阻不变时，电流与电压成正比
(5) ① 保护电路 ② 改变电阻两端的电压

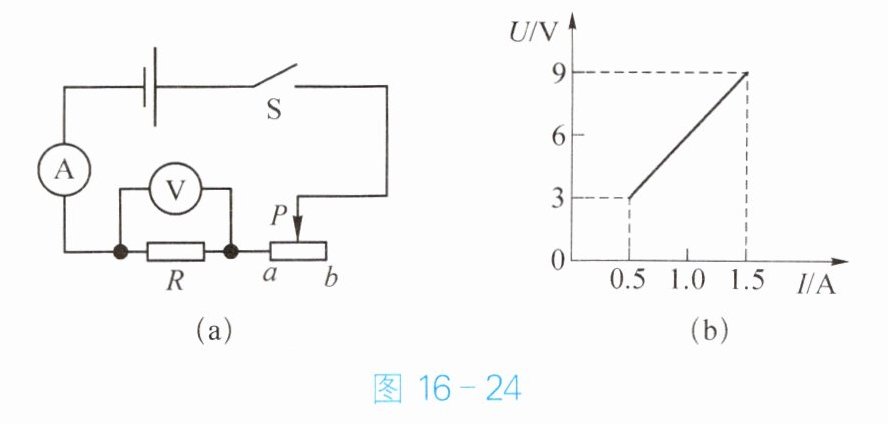

6. 图 16 - 24(a)所示的电路中,电源电压保持不变,闭合开关 S 后,滑动变阻器的滑片 P 从 b 端移到 a 端,电压表的示数随电流表的示数变化的情况如图 16 - 24(b)所示,则电源电压是9V,定值电阻 R 的阻值是6Ω。

答案： 9 6
