《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

11. 家庭电路中的触电事故都是人体直接或间接跟火线连通,并与零线或大地构成通路造成的。

答案： 火线 零线 大地

12. 几个电阻并联之后的总电阻比其中任意一个电阻小(选填“大”或“小”)。如果将 40 Ω 和 60 Ω 的电阻并联,那么并联后的总电阻是24Ω。

答案： 小 24

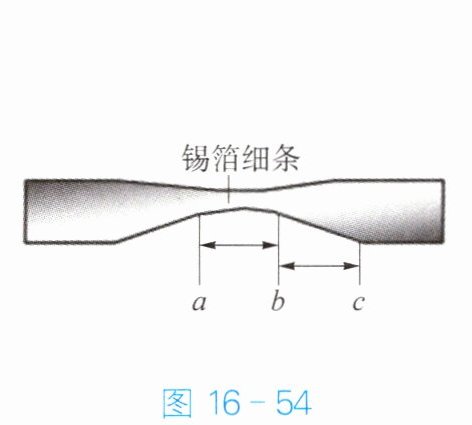

13. 如图 16 - 54 所示,将锡箔纸剪成中间较窄的细条,然后将其两端分别连接电池的正、负极,发现细条中较窄处 ab 段很快开始冒烟起火,这是因为细条将电池短路了。若 ab 段的长度等于 bc 段的长度,则 ab 段的电阻大于bc 段的电阻,此时 ab 段的电流等于bc 段的电流。(均选填“大于”“小于”或“等于”)

答案： 大于 等于

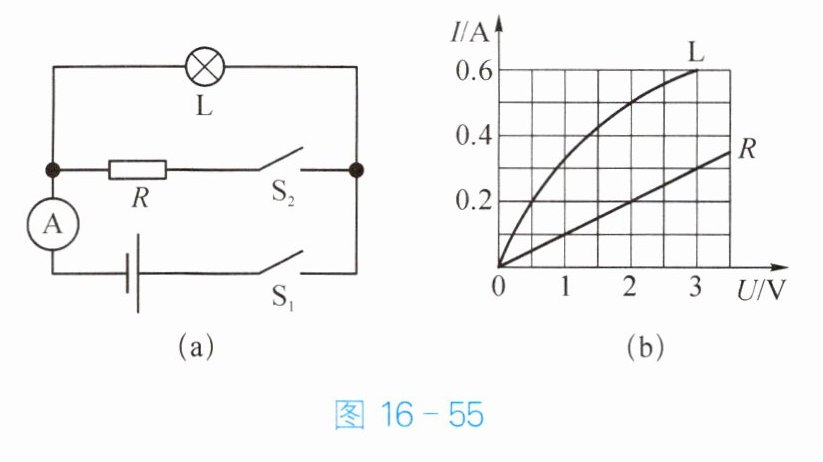

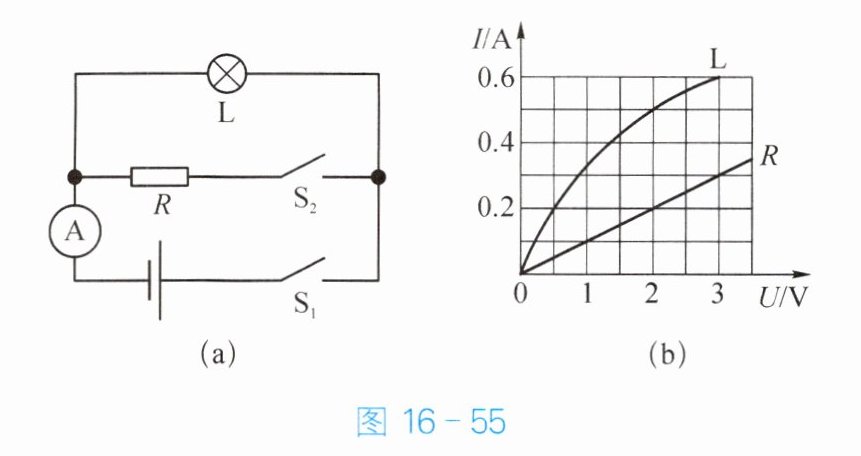

14. 小灯泡 L 的电阻为 5 Ω,将小灯泡 L 和电阻 R 接入如图 16 - 55(a)所示的电路,且电源电压不变。只闭合开关 $ S_1 $,图 16 - 55(b)是小灯泡 L 和电阻 R 的电流与电压的关系图像,则电源电压为3V；此时再闭合开关 $ S_2 $,电流表的示数为0.9A。

答案： 3 0.9

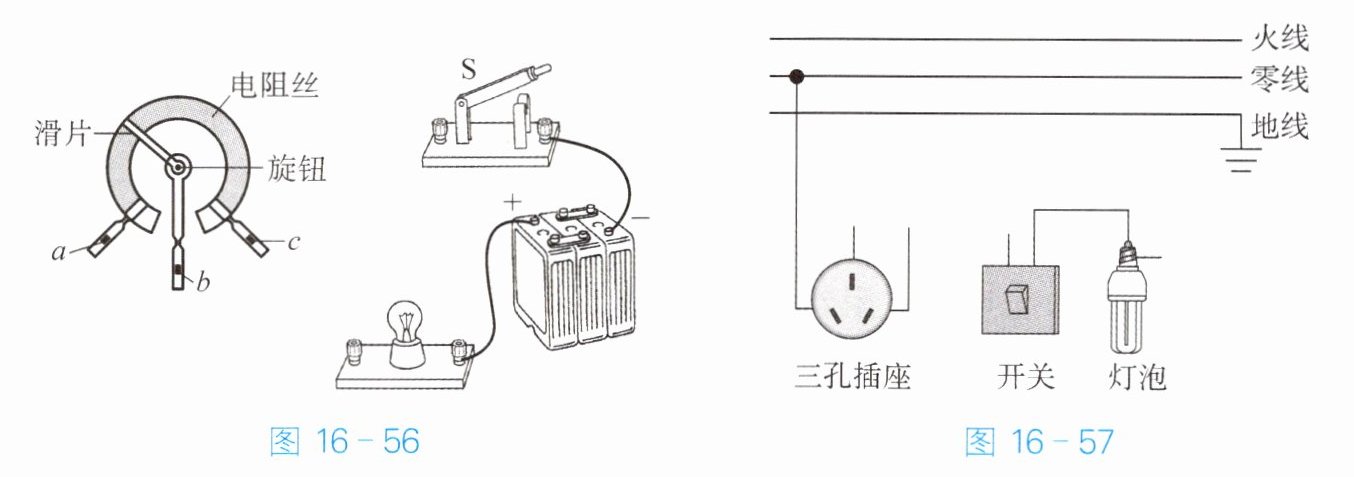

15. 图 16 - 56 是某同学设计的模拟可调光台灯的电路,其中电位器有 a、b、c 三个接线柱。请连接电路,使滑片顺时针旋转时灯泡变亮。

答案：

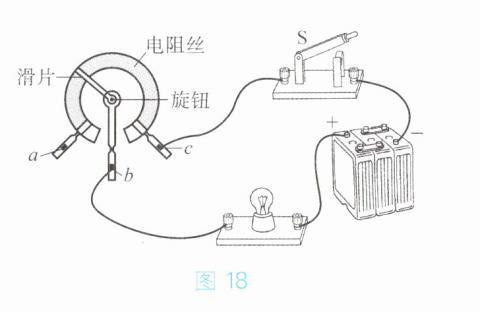

如图 18 所示

16. 请用笔画线表示导线,将图 16 - 57 中的三孔插座、开关和电灯分别接入电路。

答案：

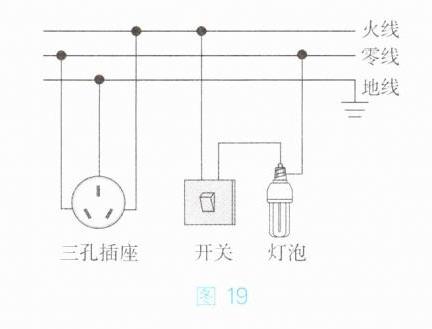

如图 19 所示

17. 小明学习了家庭电路的知识后,在生活中更加注意观察家用电器。

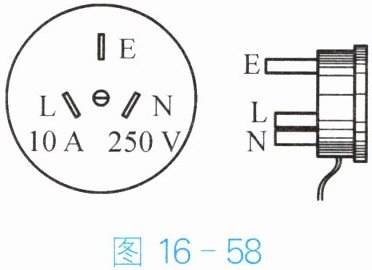

(1) 如图 16 - 58 所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10 A 250 V”字样。其中的“10 A”表示什么含义?
(2) 插脚“E”比其他插脚稍长一些,请你帮小明解释一下。

答案： （1）“10 A”表示允许通过的最大电流为 10 A （2）标有“E”的插脚接地线，比其他插脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离地，即使家用电器因绝缘不好而“漏电”，电流也会通过导线导入大地，人就不会触电
