《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

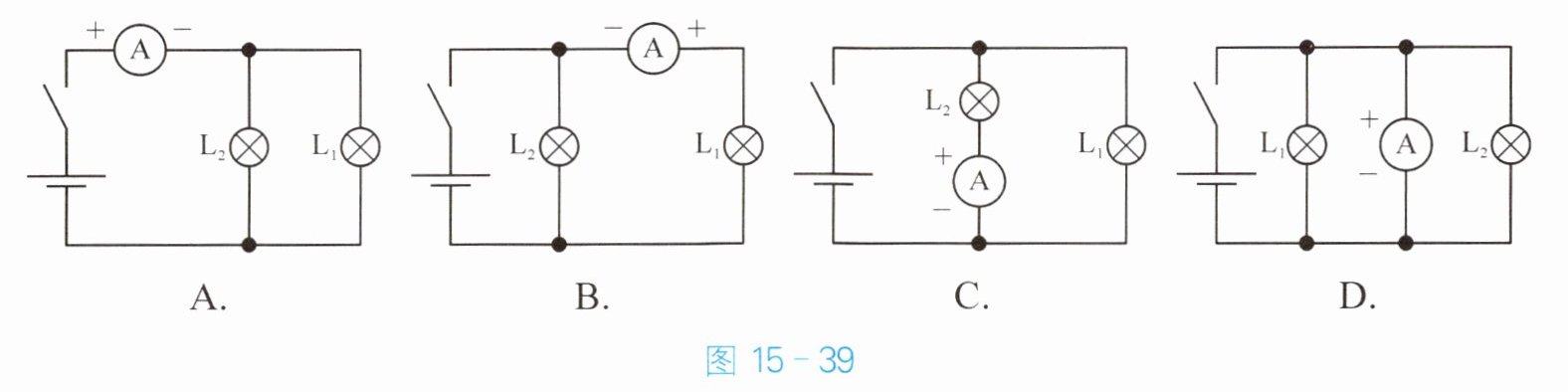

6. 图 15 - 39 的四个电路中,要实现用电流表测量通过灯泡 $ L_2 $ 中的电流,其中正确的接法是(C)。

答案： C

7. 使用电流表时,应预先估计被测电流的大小,然后选用合适的量程。若不能预先估计,则应从电流表较大(选填“较大”或“较小”)的量程开始,并采用试触法来判断被测电流是否大于电流表的量程。

答案： 较大 试触

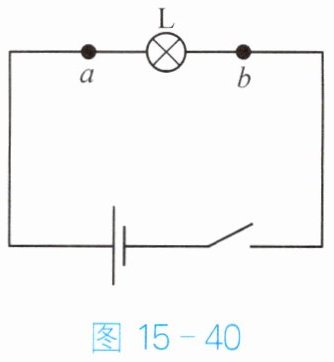

8. “用电流表测量电流”实验的电路图如图 15 - 40 所示,小明把电流表分别接在 $ a $、$ b $ 处,闭合开关后,测得的电流分别为 $ I_a $、$ I_b $。这两个电流的大小关系是(B)。

A.$ I_a ＞ I_b $
B.$ I_a = I_b $
C.$ I_a ＜ I_b $
D.无法判断

答案： B

9. 学校物理小组进行了“用电流表测量电流”实验。
(1)为确保安全,连接电路时开关应断开。

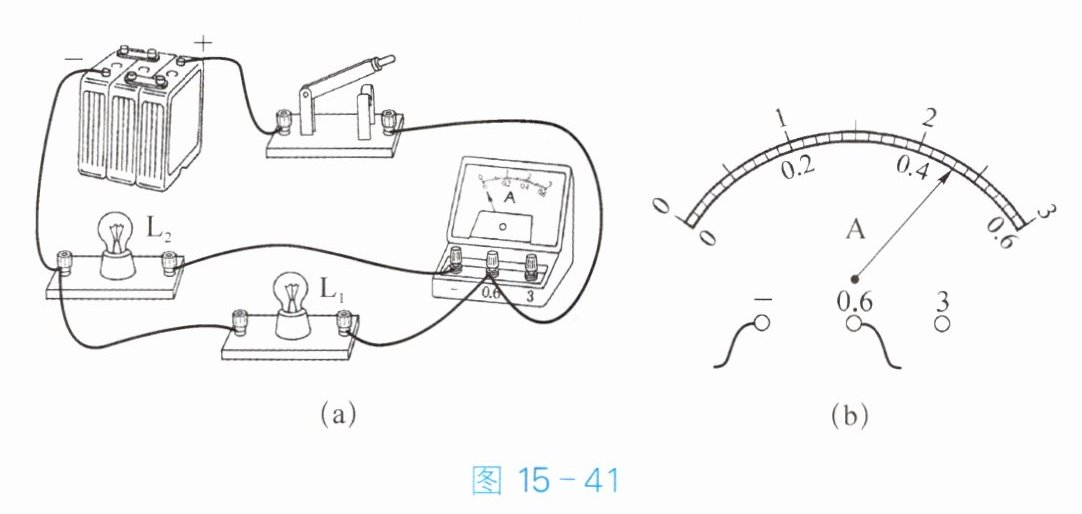

(2)若某同学连接的电路如图 15 - 41(a) 所示,电路为并联(选填“串联”或“并联”)电路,电流表测通过灯L₂的电流。闭合开关后,若电流表的示数如图 15 - 41(b) 所示,则通过该灯的电流是0.46A。
(3)开关闭合后,发现灯 $ L_1 $、$ L_2 $ 均正常发光,但电流表指针的偏转角度很小。原因可能是(C)。
A. 电流表被短路
B. 开关处接触不良
C. 电流表所选量程太大
D. 电流表的正、负接线柱接反了

答案： （1）断开 （2）并联 L₂ 0.46 （3）C
