《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

5. 小刚同学在用电压表测电压时,发现指针向零刻度线的左边偏转。出现这种现象的原因是(C)。
A.电压表的量程选错了
B.电路中的电压太大了
C.电压表的正、负接线柱接反了
D.电压表被短路了

答案： C

1. 电鳗是一种能进行短暂强力放电的动物。电鳗放电时,其头部是正极,尾部是负极；每枚肌肉薄片像一个小电池,可产生0.15 V的电压；许多个小电池组装起来,放电时的电压高达600 V。电鳗放电时可看成电路中的电源(选填“电源”或“用电器”),为获得600 V的电压,需要4000个小电池串联起来。

答案： 电源　4000

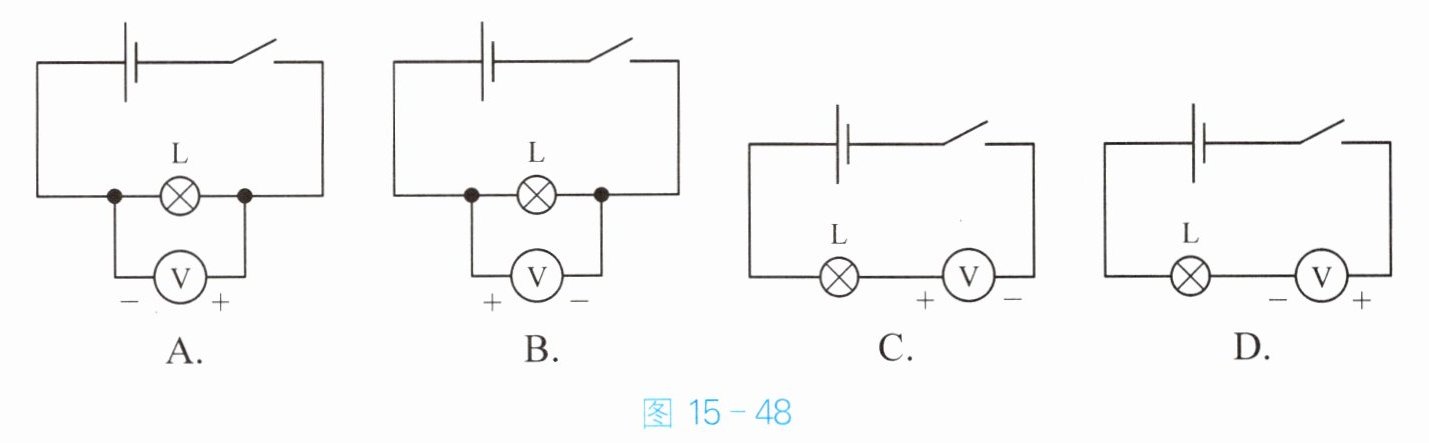

2. 要用电压表测量灯泡L两端的电压,图15-48中接法正确的是(B)。

答案： B

3. 关于电流表和电压表的使用,下列说法中正确的是(D)。
A.两电表都可以与被测电路串联使用
B.若有两个量程,一般先用小量程试触
C.两电表都不能将正、负接线柱直接接到电源的两极
D.接入电路时,都应使电流从电表的正接线柱流入,从电表的负接线柱流出

答案： D

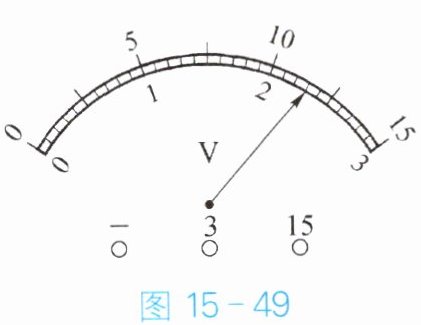

4. 图15-49是电压表的表盘,其示数是(D)。

A.2.3 V
B.11.5 V
C.2.6 V或13 V


D.2.3 V或11.5 V

答案： D

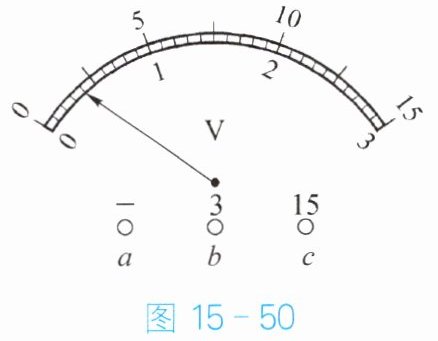

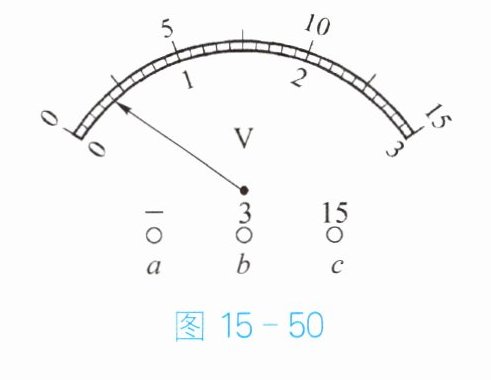

5. 已知电压表有0～3 V和0～15 V两个量程,测电压时,电压表的负接线柱已接入电路。在用0～15 V量程试触时,指针位置如图15-50所示。下一步操作中正确的是(C)。

A.将连接正、负接线柱的导线对调位置
B.旋转调零螺母使指针指在零刻度线处
C.断开开关,接入电压表的b接线柱,闭合开关后读数
D.断开开关,接入电压表的c接线柱,闭合开关后读数

答案： C
