《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

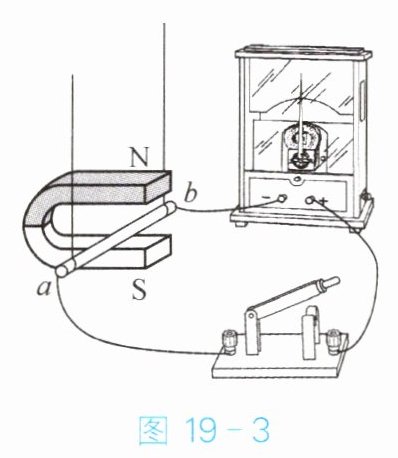

3. 用图 19 - 3 中的装置探究感应电流产生的条件,闭合开关后,让导体 $ ab $ 做切割磁感线运动,灵敏电流计的指针发生偏转。在此过程中,机械能转化为电能,利用这个原理可以制成发电机。

答案： 机械 发电机

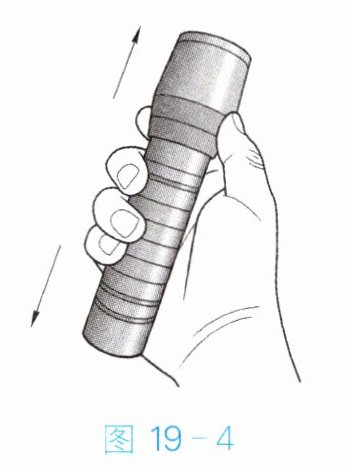

4. 图 19 - 4 是一款新式手电筒,当沿着图中箭头方向来回摇动时,灯泡就能发光。其工作原理是手电筒中的导体切割磁感线时,会产生感应电流,这种现象叫做电磁感应现象。

答案： 感应电流 电磁感应

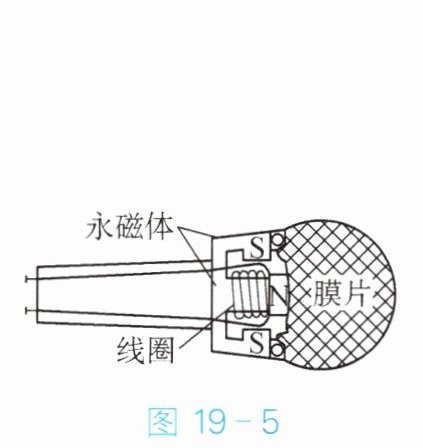

5. 图 19 - 5 是动圈式话筒结构图。对着话筒说话时,膜片振动会带动线圈在磁场中做切割磁感线运动,线圈中产生感应电流,从而把声音信号变成电信号。

答案： 切割磁感线 感应电流 电

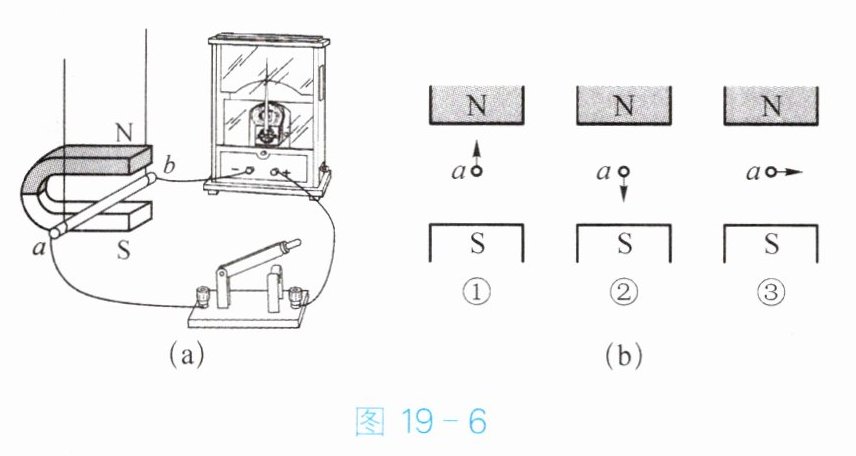

6. 图 19 - 6(a)是“探究电磁感应现象”实验的装置。
(1)如图 19 - 6(b)所示,$ a $ 表示垂直于纸面的导线 $ ab $,当它在磁场中按箭头所指的三种方向运动时,会产生感应电流的是③(选填序号)。这一过程中,机械能转化为______电能。
(2)若想探究磁场对通电导线的作用,需将图 19 - 6(a)中的灵敏电流计换成电源进行实验。

答案： （1）③ 电 （2）电源

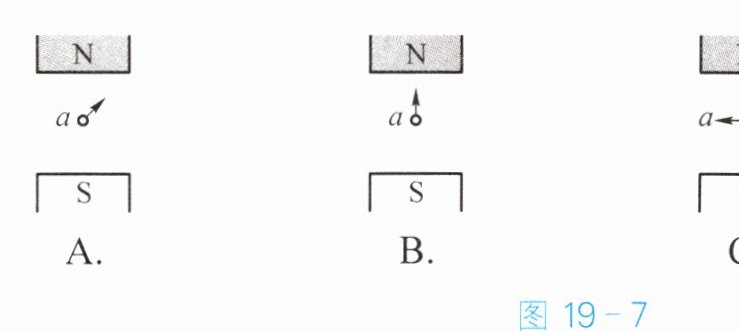

1. 如图 19 - 7 所示,$ a $ 表示垂直于纸面的一根导线,它是闭合电路的一部分。当它在磁场中按箭头方向运动时,不能产生感应电流的是(B)。

答案： B
