《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

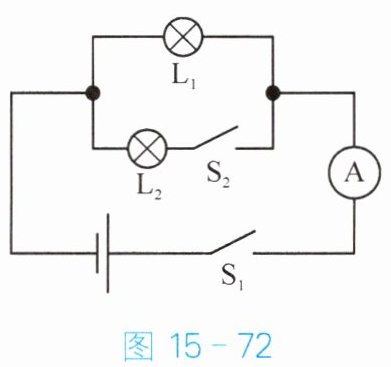

8. 如图15-72所示,电路中电源电压不变,闭合开关$S_1、$$S_2,$两灯都发光。当开关$S_2$断开时$,L_1$的亮度及电流表的示数变化情况是(B)。
$A. L_1$变亮,电流表的示数变小
$B. L_1$亮度不变,电流表的示数变小
$C. L_1$变亮,电流表的示数不变


$D. L_1$亮度不变,电流表的示数不变

答案： B

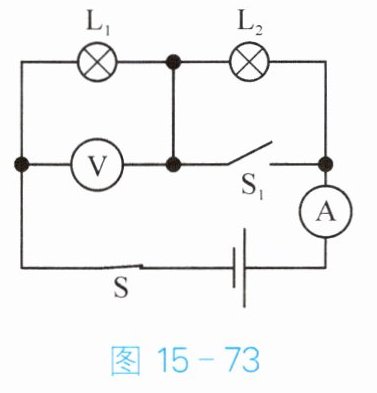

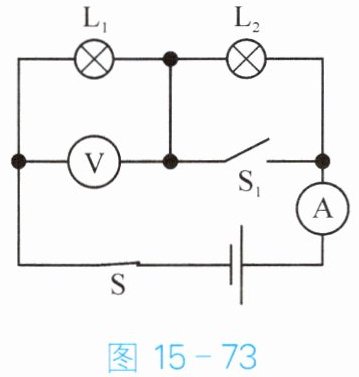

9. 如图15-73所示,电路中电源电压保持不变,开关S始终闭合。当开关$S_1$闭合时,灯$L_2$被短路,电压表的示数变大(选填“变大”“变小”或“不变”)。

答案： 短路　变大

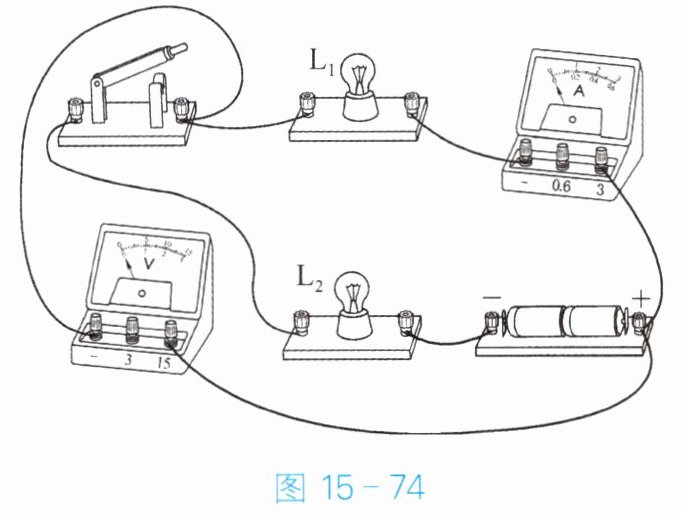

1. 小明按照图15-74中的电路操作来研究串联电路中电流、电压的特点。当开关闭合时,灯$L_1$亮,灯$L_2$不亮,电流表和电压表均有示数。故障原因可能是(D)。
$A. L_1$开路


$B. L_1$短路
$C. L_2$开路
$D. L_2$短路

答案： D

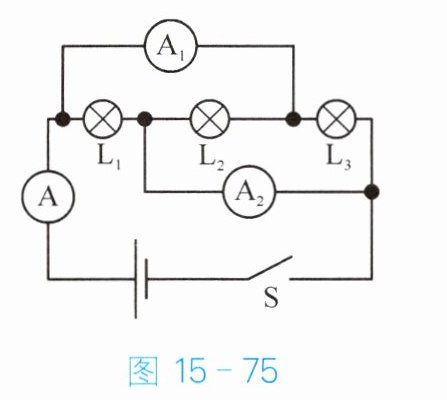

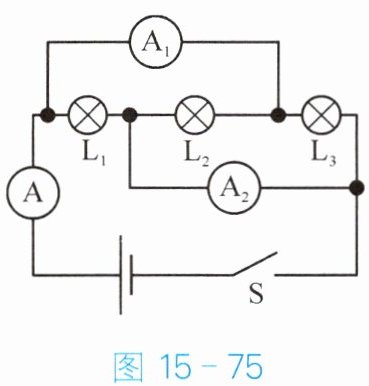

2. 如图15-75所示,已知电流表A的示数为1.5 A,电流表$A_1$的示数为0.8 A,电流表$A_2$的示数为1.2 A。通过$L_1、$$L_2、$$L_3$的电流分别为0.7A、0.5A、0.3A。

答案： 0.7　0.5　0.3

1. 在国际单位制中,电流的基本单位是(B)。
A.I
B.A
C.V
D.U

答案： B
