《2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版》

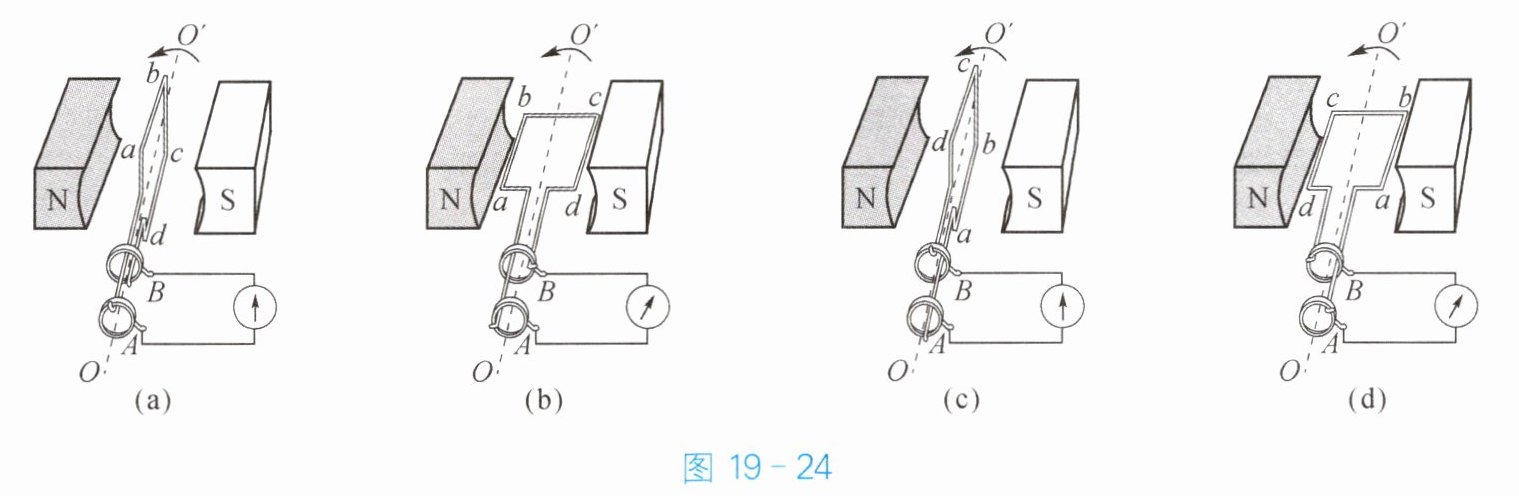

- 1. 图19-24是一台交流发电机的工作原理图。当线圈$abcd$运动到几个特殊位置时,产生感应电流的情况如下。

(1) 如图(a)(c)所示,当线圈平面和磁感线垂直时,$ab段与cd$段的运动方向和磁感线____平行,不切割磁感线,线圈中无感应电流。
(2) 如图(b)(d)所示,当线圈平面和磁感线平行时,$ab段与cd$段的运动方向和磁感线____垂直,切割磁感线的线圈中有感应电流。
(3) 如图(b)所示,$ab段和cd$段的运动方向与磁场垂直,切割磁感线的线圈中有电流且最大,线圈中的电流方向为____d→c→b→a。
(4) 如图(d)所示,$ab段和cd$段的运动方向与图(b)中相反,线圈中的电流方向也与其相反,可见电路中产生的是____交流电(选填“直流电”或“交流电”)。

答案： （1）平行 （2）垂直 （3）d→c→b→a （4）交流电

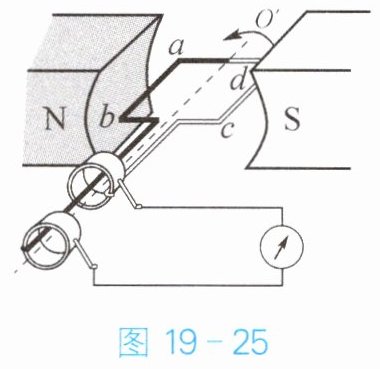

- 2. 图19-25是交流发电机的原理图。下列说法中正确的是(C)。

A.线圈保持逆时针转动时,线圈中产生的感应电流方向不变

B.线圈在图中位置时,不会产生感应电流
C.线圈中产生感应电流的同时,线圈也受到磁场力的作用
D.发电机的工作原理是电流的磁效应

答案： C

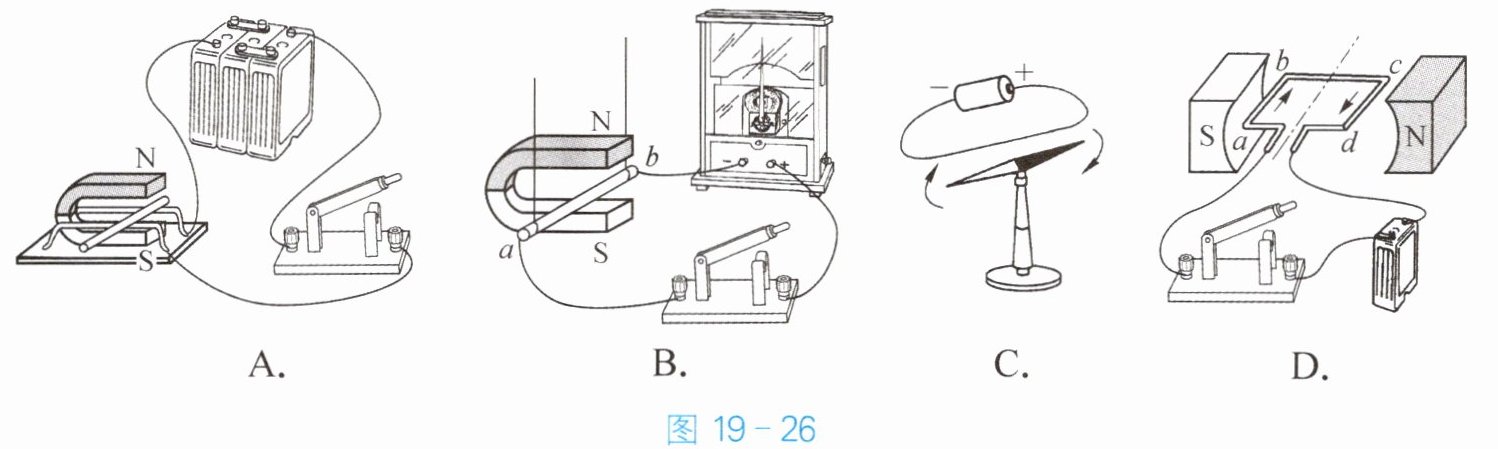

- 3. 图19-26的实验中能揭示发电机工作原理的是(B)。

答案： B
