1. 画出下列电路元件的图形符号。
① 电灯：⊗；② 开关：⌒—；③ 电池：—|—；④ 交叉相连接的导线：⊕；⑤ 电动机：Ⓜ。

答案： ①⊗ ②⌒— ③—|— ④⊕ ⑤Ⓜ

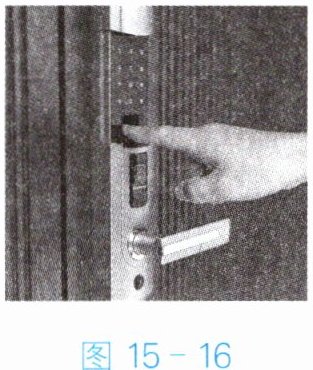

2. 指纹识别解锁是一种较为流行的解锁方式。手指轻轻触碰感应区,识别出正确的指纹后,指纹锁自动解锁,如图15-16所示。感应区相当于电路中的(D)。

A.电源
B.用电器
C.导线
D.开关

答案： D

3. 下表列出了白炽灯的常见故障与对应的检修方法。造成“灯泡不亮”故障的共同原因是电路中出现了(D)。
|故障|可能原因|检修方法|
|灯泡不亮|1. 灯泡的灯丝断了|换灯泡|
| |2. 灯头内的电线断了|换新电线并接好|
| |3. 灯头、开关等处的接线松动,接触不良|检查加固|
A.短路
B.通路
C.支路
D.开路

答案： D

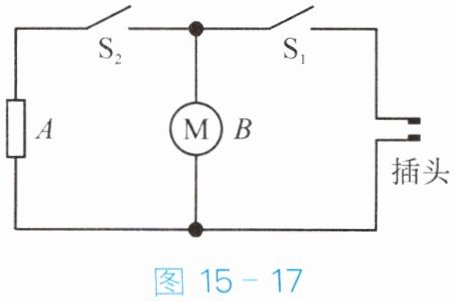

4. 图15-17是既能吹冷风又能吹热风的电吹风机的简化电路,图中A是电热丝,B是电动机。将插头插入插座,若只闭合开关$S_1,$则电吹风机吹冷风；若将开关$S_1、$$S_2$都闭合,则电吹风机吹热风。

答案： 冷 热
